OCF dipol 7-28 MHz TCVR

Kód: 3771/CU- 3771/CU-2 Zvolte variantu
Novinka Tip
Neohodnoceno
2 390 Kč 2 490 Kč od 2 390 Kč 1 975,21 Kč bez DPH 2 057,85 Kč bez DPH od 1 975,21 Kč bez DPH
Varianta

Vícepásmový dipól napájený mimo střed. Pro pásma 7-28 MHz. Sofistikovaný transformační člen včetně linkového izolátoru. Napájení koaxiálním kabelem.

Detailní informace

Detailní popis produktu

Drátová KV anténa - vícepásmový dipól napájený mimo střed.
Pro pásma 7-28 MHz.
Sofistikovaný transformační člen včetně linkového izolátoru.
Přes transformační člen jsou obě ramena zářiče galvanicky spojena - ochrana proti statice.

Rezonanční anténa napájena koaxiálním kabelem o impedanci 50 ohmů.
Anténa rezonuje v radioamatérských pásmech.
Podle vlivu prostředí montáže je nutné na některých pásmech použít anténní tuner - vyhovuje tuner zabudovaný v transceiveru.

Zářič je jeden, napájený mimo střed v celkové délce ½ lambda na nejnižší pásmo.

Technické údaje:
- pásma 7-28 MHz
- celková délka zářiče cca 20 m
- ramena jsou cca 6 + 14 m
- anténa se ladí délkou zářiče

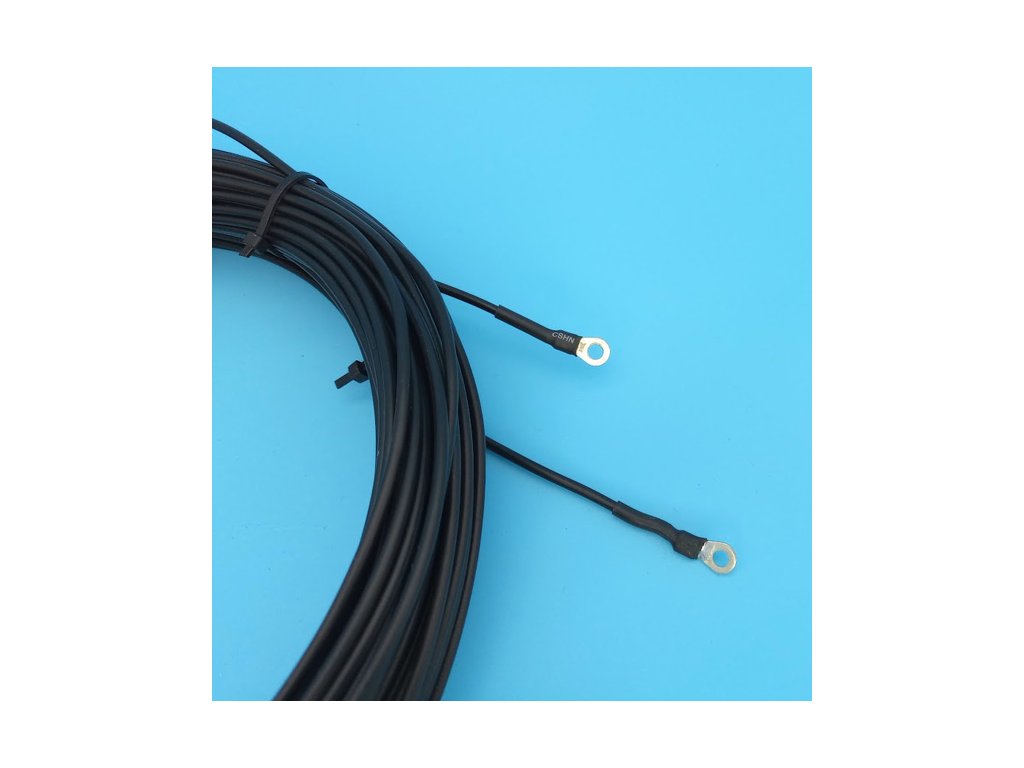

- konce ramen dipólů mají označení po 50 cm pro snadnější ladění

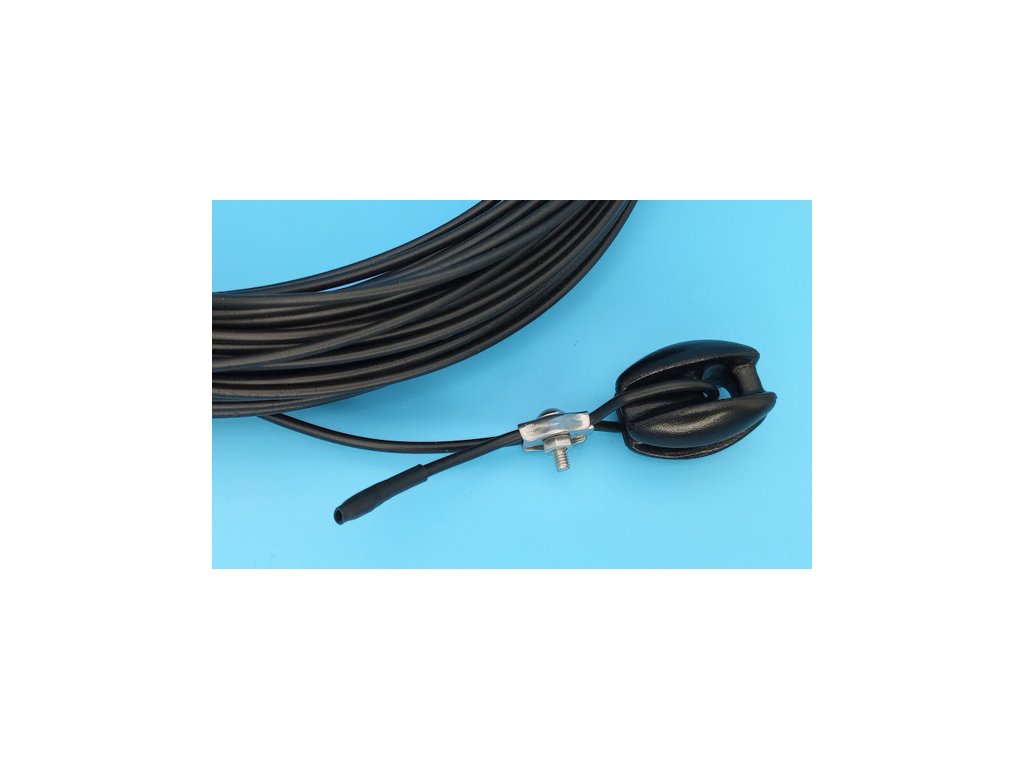

- anténní lanko podle zvolené varianty

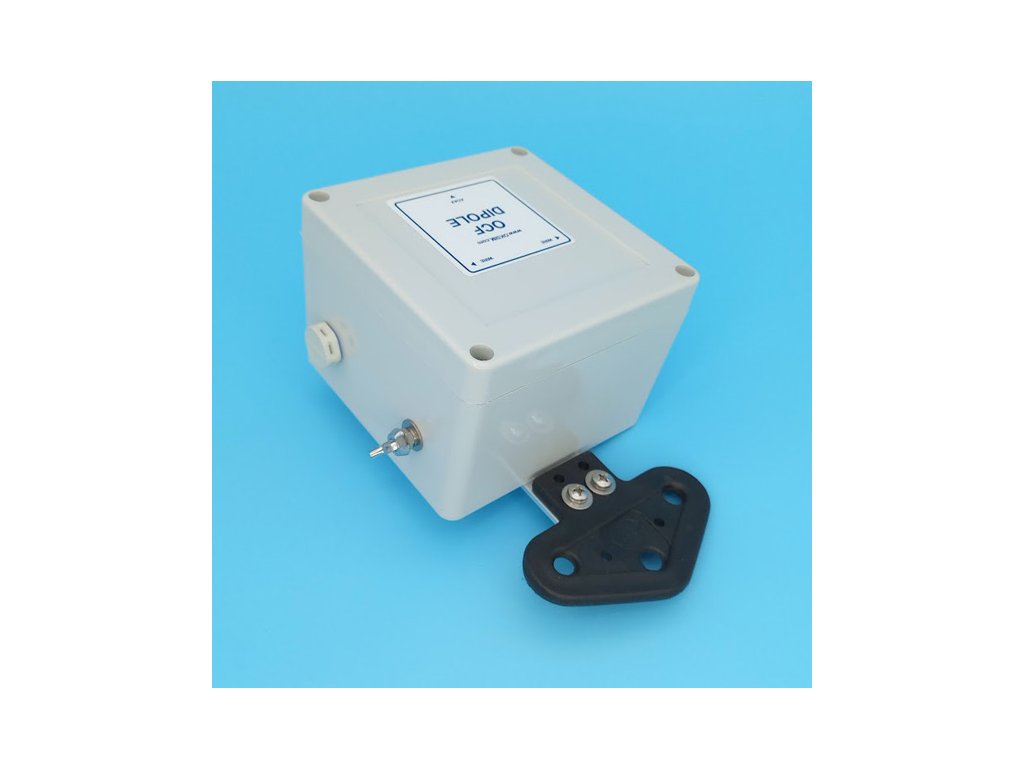

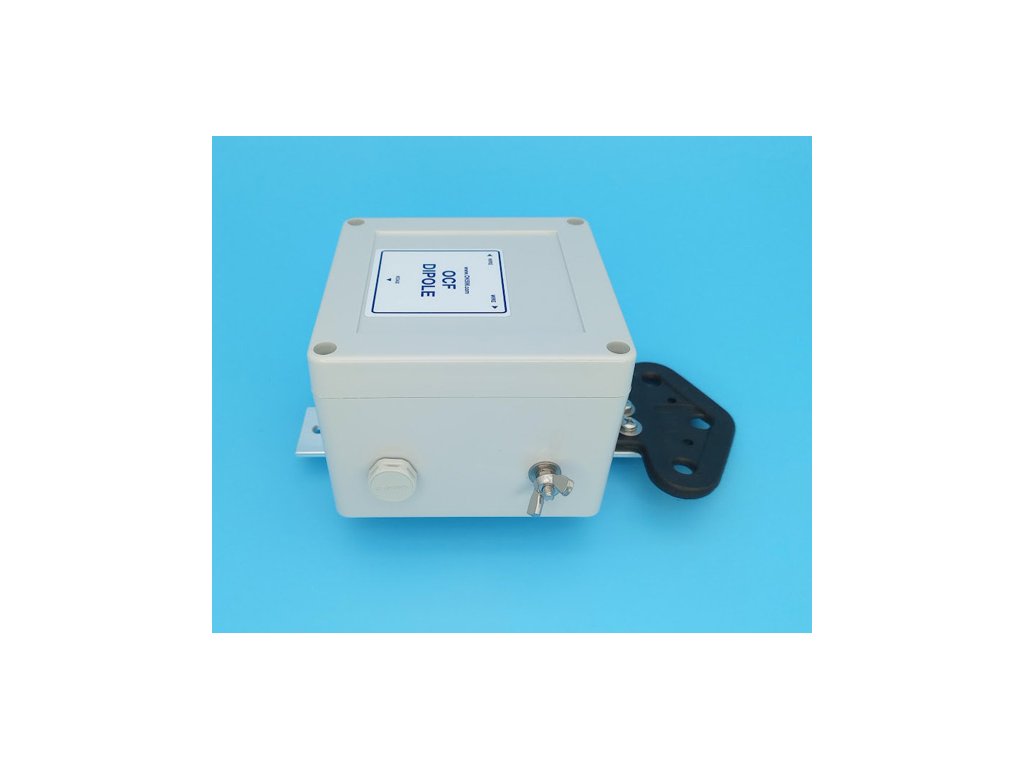

- transformační člen OCF
- linkový izolátor v OCF transformačním členu zamezuje plášťovým proudům a rušení
- výkonové zatížení 300 W PEP max (na digi, FT8 apod max 100 W)
- váha 1 kg
- rozměry krabičky 10x10x12 cm
- uchycení je na zavěšení
- konektor PL (UHF)

- nerezový spojovací materiál

Optimální montážní podmínky jsou: horizontálně ve výšce 10 m a výše, napájení koaxiálním kabelem o délce impedančního opakovače na nejnižší používané pásmo. Impedanční opakovač = ½ lambda x koeficient krácení (pro konkrétní použitý kabel)
Podle konkrétního provedení montáže je třeba počítat s použitím anténního tuneru na některých pásmech, vyhovuje zabudovaný tuner v transceiveru. Vliv má kvalita země, okolní předměty a prostředí, výška konců zářiče, tvar natažení zářiče (vodorovně, šikmo, zalomený a pod.)

Vyzařovací diagramy a další informace najdete na webu http://www.ok5im.com/simocf.html

Transformační člen je možné také vyrobit ve variantě na uchycení třmeny - související položka - Příplatek za balun Deska
