END FED 5B short mk1

Kód: 3429
Neohodnoceno
2 950 Kč 2 438,02 Kč bez DPH
Zakázková výroba po objednání

End Fed EFHW drátová anténa pro pásma 3,5-7-14-21-28 MHz, napájená na konci koaxiálním kabelem, celková délka zářiče 24 m

Detailní informace

Detailní popis produktu

Drátová KV anténa se zářičem napájeným na konci.
Anténa je napájena koaxiálním kabelem o impedanci 50 ohmů.

verze mk1 - mechanické provedení pro montáž na zavěšení

Zářič je jeden, napájený na konci a elektricky konstruovaný v délce ½ lambda nebo jeho násobcích.
Připojuje se do transformačního obvodu.
Využitelná pásma jsou podle zvoleného zářiče.

4B short - 7-14-21-28 MHz - délka zářiče 12,5 m, obsahuje cívku
4B - 7-14-21-28 MHz - délka zářiče 20 m, neobsahuje cívku
5B short - 3,5-7-14-21-28 MHz - délka zářiče 24 m, obsahuje cívku
5B - 3,5-7-14-21-28 MHz, délka zářiče 42 m

Technické údaje:
- pásma 3,5-28 MHz
- délka zářiče 24 m

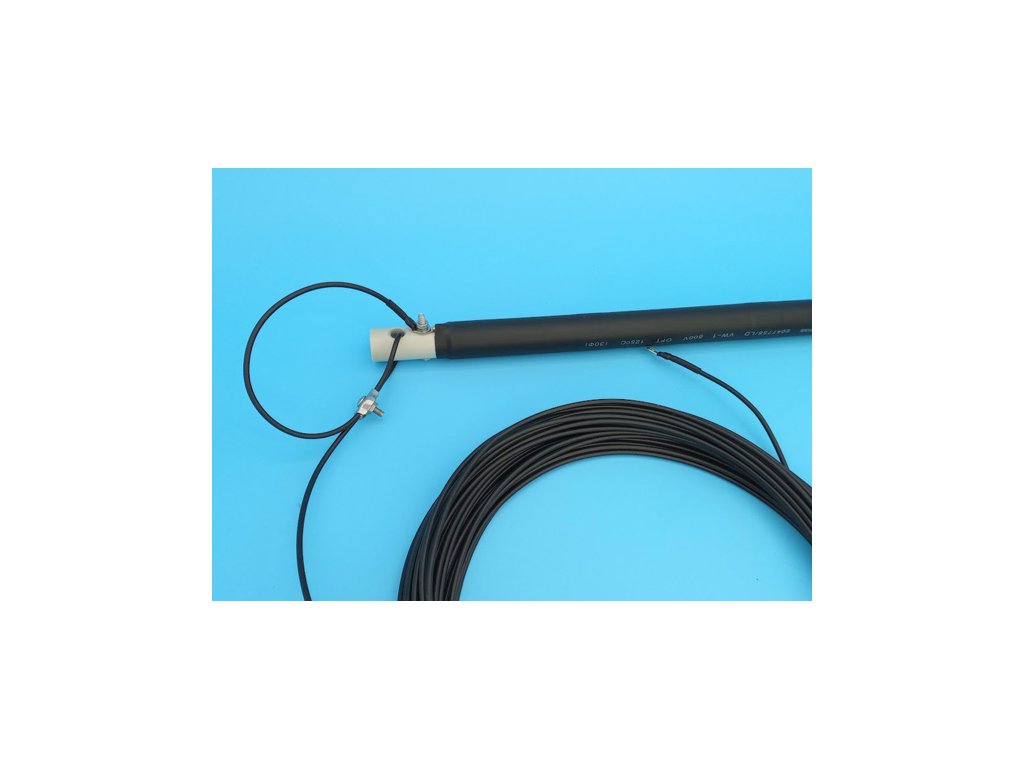

- součástí zářiče je cívka
- anténní lanko podle zvolené varianty
- transformační člen END FED
- výkonové zatížení 300 W PEP max (na digi, FT8 apod max 100 W)
- váha 1 kg
- uchycení je na zavěšení
- konektor PL (UHF)

- nerezový spojovací materiál


Anténu je vhodné doplnit Linkovým Izolátorem, zapojeným co nejblíže k anténě.
Zamezí se tak plášťovým proudům a rušení (RFI).

Podle konkrétního provedení montáže je třeba počítat s použitím anténního tuneru na některých pásmech. Vliv má kvalita země, okolní předměty a prostředí, výška konců zářiče, tvar natažení zářiče (vodorovně, šikmo, zalomený a pod.)
Optimální montážní podmínky jsou: horizontálně ve výšce 10m, napájení koaxiálním kabelem o délce impedančního opakovače na nejnižší používané pásmo. Impedanční opakovač = ½ lambda x koeficient krácení (pro konkrétní použitý kabel)
