Dipól 3,5 MHz 1 kW

Detailní popis produktu

Customers from EU - order through our e-shop  wireantennas.eu

-----------------------------------------------

Dipól pro pásmo 3,5 MHz 1 kW.

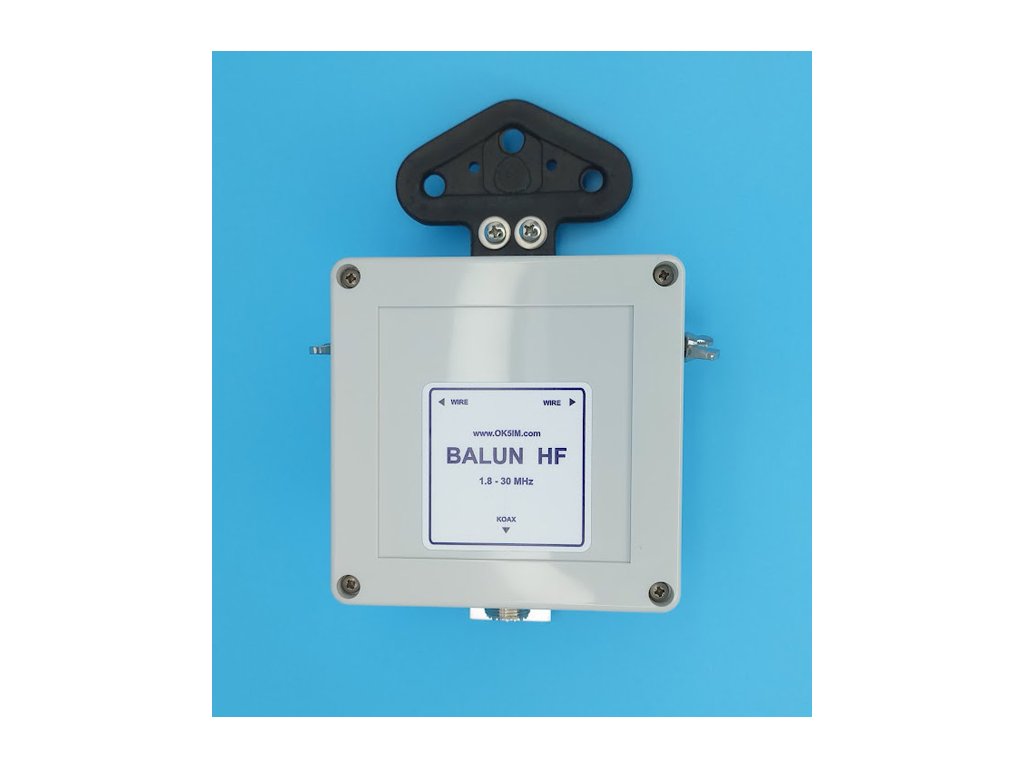

Nové provedení balunu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Montáž na zavěšení za balun.
Za konce ramen a balunem "ve vzduchu" lze zavěsit pouze u varianty s lankem CU-HS.

Technické údaje:
- pásmo 3,5 MHz
- délka ramen cca 2x21 m, ladění délkou v místě montáže

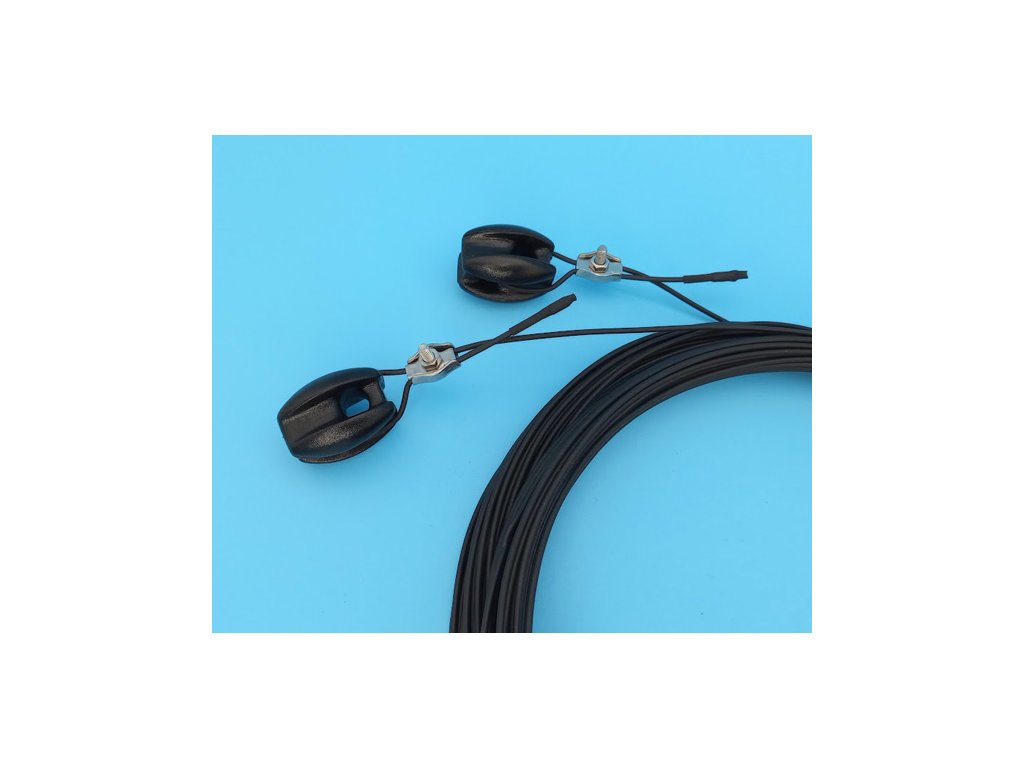

- anténní lanko dle zvolené varianty
- balun 1:1
- výkonové zatížení do 1 kW PEP (SSB 1 kW / CW 500 W / DIGI 300 W)
- výkonově kompenzované na použití i v contestech
- velký feritový toroid 1x FT-240
- mechanické provedení na zavěšení pomocí lana
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- rozměr krabičky 105x105x60 mm
- váha dle zvoleného anténního lanka
- uchycení na zavěšení
- krabička má krytí IP-65


Krabičku balunu je vhodné za příplatek doplnit tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
V případě zájmu instalace tlakového ventilu dejte do košíku ventil nabízený výše v souvisejících produktech. Výše příplatku je cena ventilu.

Uchycení koaxiálního kabelu k balunu, aby nevisel vlastní vahou na konektoru.
