DELTALOOP 3,5-28 MHz

Detailní popis produktu

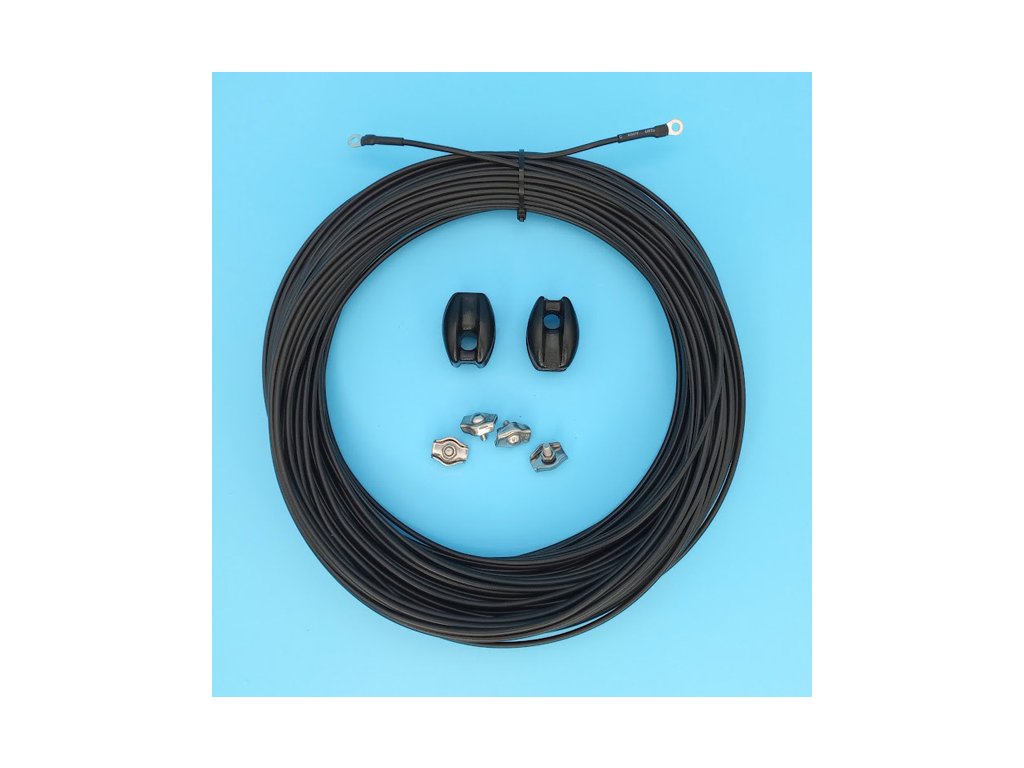

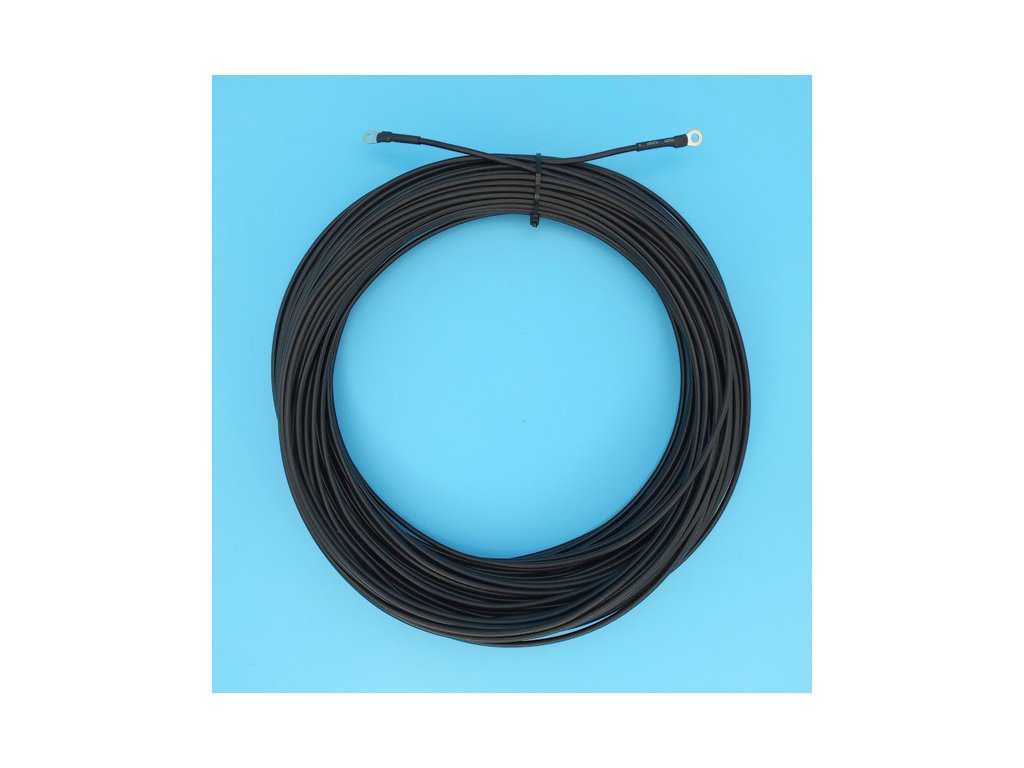

Drátová anténa DELTALOOP pro pásma 3,5-28 MHz napájená dvojlinkou 450 ohmů.

Aby měla anténa velmi dobré vyzařovací diagramy, je nutné ji namontovat horizontálně jak rovnostranný trojúhelník 20+20+20 m ve výšce 7-10m nad zemí. Napájení antény dvojlinkou je v rohu.
Pozor - vertikálně nebo šikmo namontovaný deltaloop má jiné vyzařovací diagramy, tuto montáž nedoporučujeme.

Montáž je možné udělat i jinak dle prostorových možností. Horizontálně, šikmo, vertikálně. Bude to mít vliv na vyzařovací diagramy.

Popis antény najdete také na webu OK5IM.com na odkazu zde

Technické údaje:
- délka zářiče 60 m
- vhodné pro pásma 3,5-28 MHz
- pro provoz je nutný externí anténní tuner (tuner zabudovaný v tcvr to neuladí)
- napájení dvojlinkou 450 Ohmů
- délka dvojlinky 10 m
- pokud bude mezi tunerem a dvojlinkou zapojen koaxiální kabel, doporučujeme zapojit mezi dvojlinku a koax balun 1:1
- koaxiální kabel by měl být kvalitní a co nejkratší
- váha 1,8 kg (v provedení s lankem CU-PVC)
- uchycení na zavěšení

Lze vyrobit s libovolnou délkou dvojlinky. Pokud chcete dvojlinku delší než 10 m, vložte do košíku požadovaný počet metrů prodloužení. (např 5 m = celkem 15 m dvojlinky). Dvojlinka je zobrazena také v souvisejících produktech výše.

Ukázka napojení vysílací dvojlinky 450 ohmů na balun MINI LL - přechod mezi dvojlinkou a koaxiálním kabelem.
Balun není součástí antény, objednává se zvlášť.
