Ultraflex 10

Detailní popis produktu

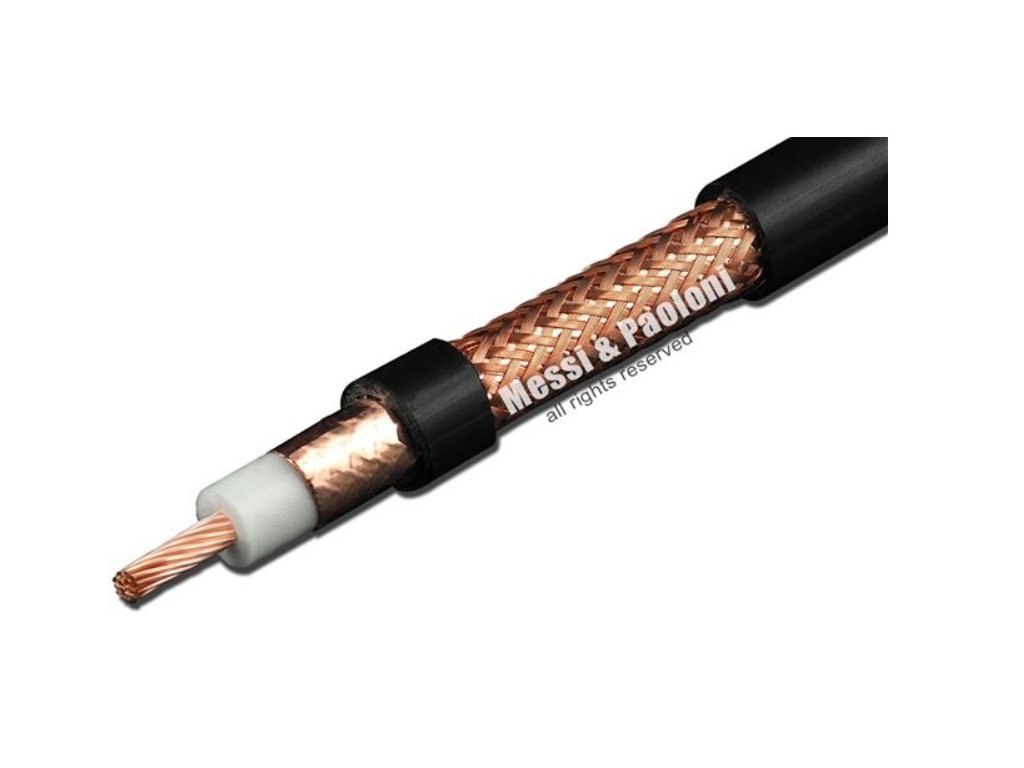

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 10,3 mm.
Navržen speciálně pro časté ohýbání například kolem rotátorů.
Vnější izolace PVC odolné proti UV, dvojité stínění, vysoce účinné proti vnějšímu rušení, dielektrikum.

Technické údaje:
- impedance [Ω]: 50
- vnější průměr [mm]: 10,3
- plášť: UV odolné PVC
- oplet: Cu; 144 vláken ve 24 pramenech
- fólie: Cu folie potažená PE
- dielektrikum: pěnový PE
- vnitřní vodič: 7 x 1 mm; Cu; ø 2,9 mm
- kapacita [pF/m]: 78
- zkracovací činitel: 0,83
- hmotnost [g/m]: 130
- poloměr ohybu jednorázový [mm]: 40
- poloměr ohybu opakovaný [mm]: 80
- vodotěsný
- nevhodný k zakopání
- špičková flexibilita

Útlum dB / 100 m:
1,8: 0,81
10: 1,34
28: 2
50: 2,7
100: 3,9
144: 4,74
200: 5,7
400: 8,3
430: 8,6
800: 12,1
1000: 13,81
1296: 16,4
2400: 23,7
3000: 27,3
4000: 32,9
5000: 38,9
6000: 44,5
8000: 55,8

Maximální přenášený výkon ve W:
10: 5345
14: 4370
28: 3247
50: 2518
100: 1768
144: 1466
200: 1215
400: 836
430: 803
800: 571
1000: 503
1296: 445
2400: 293
3000: 255
4000: 211
5000: 182
6000: 162
8000: 125
