Deltaloop 40 m + balun 1:4 mk2

Detailní popis produktu

Deltaloop s délkou zářiče 40 m a balunem 1:4.

Nové provedení balunu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Lehká varianta vhodná na pevnou montáž, na laminátové teleskopy, na portejbl.
Vhodný pro použití s transceiverem 100 W.

Montáž na uchycení třmenem.

Doporučená montáž je horizontálně jako rovnostranný trojúhelník s výškou montáže cca 7-8 m.

Montáž je možné udělat i jinak dle prostorových možností. Horizontálně, šikmo, vertikálně. Bude to mít vliv na vyzařovací diagramy.

Technické údaje:
- pásmo 7-14-21-28 MHz
- obvod deltaloopu 40 m, ideální délka ramen trojůhelníku 1/3+1/3+1/3 (rovnostranný trojúhelník)
- anténní lanko dle zvolené varianty
- balun 1:4
- výkonnové zatížení 300 W max (SSB 300 W / CW 150 W / digi 70 W)
- váha dle zvoleného anténního lanka
- uchycení třmenem
- krabička má krytí IP-65
- rozměr krabičky 75x75x45 mm
- konektor PL (UHF), na přání lze osadit konektorem N Amphenol

Krabičku balunu je vhodné za příplatek doplnit tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
V případě zájmu instalace tlakového ventilu dejte do košíku ventil nabízený výše v souvisejících produktech. Výše příplatku je cena ventilu.

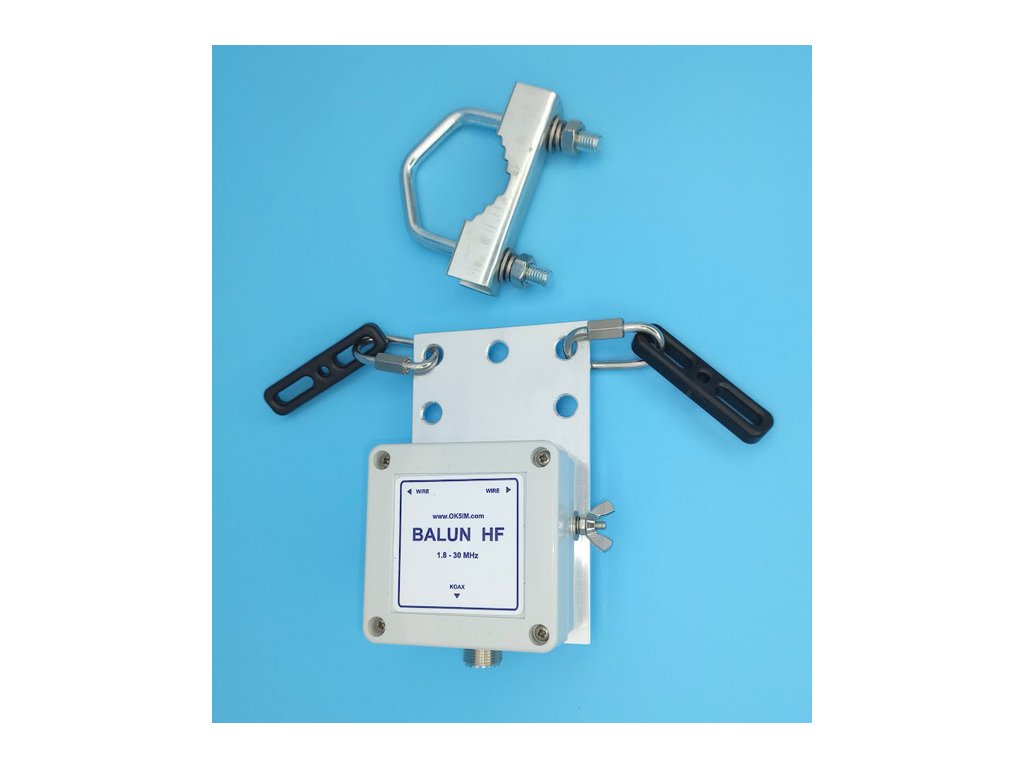

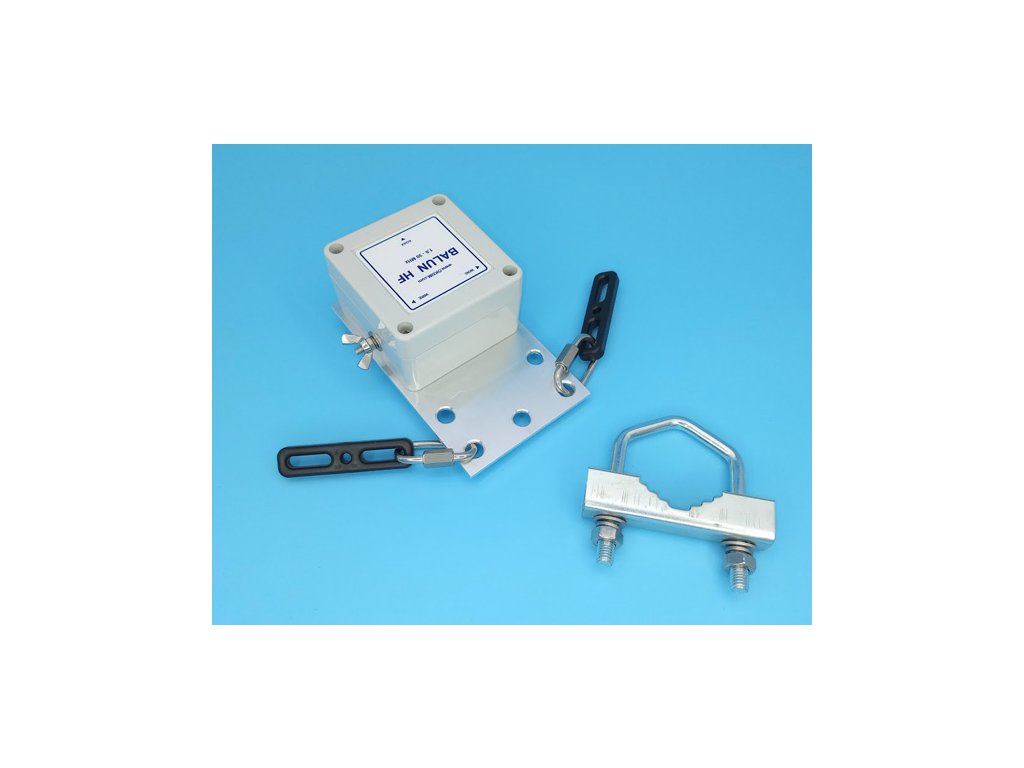

Ukázka uchycení anténního lanka k balunu mk2

Vliv tvaru deltaloopu na impedanci v bodě napájení (teorie):
