Deltaloop 11 m + balun 1:4 1 kW

Detailní popis produktu

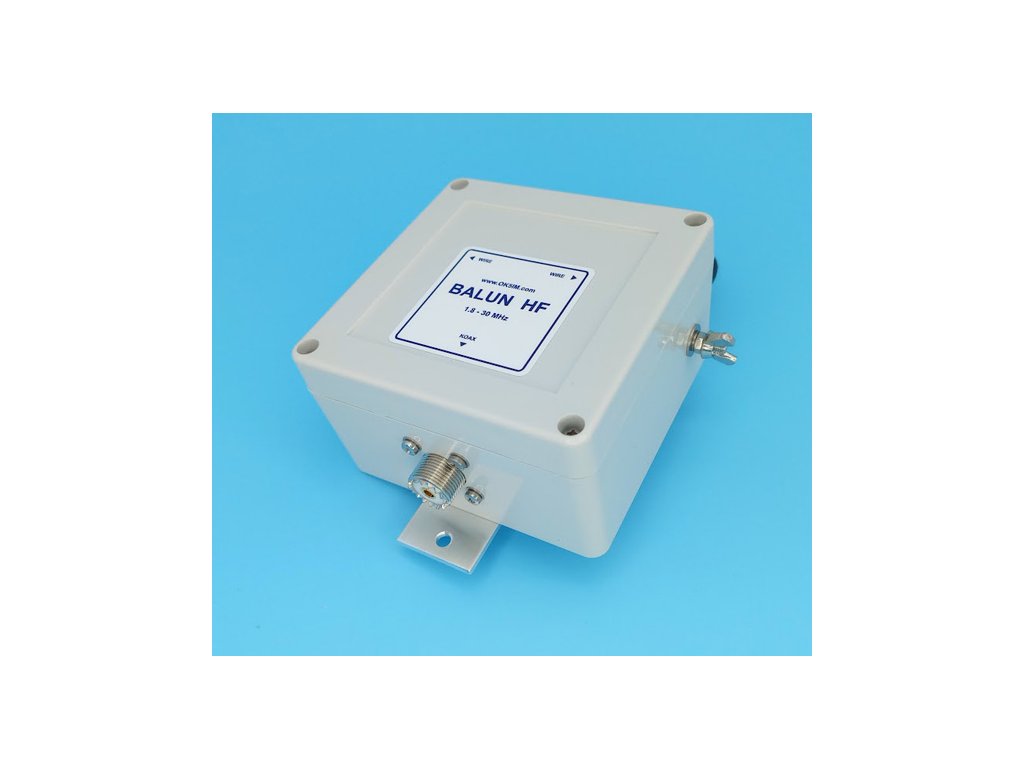

Deltaloop s délkou zářiče 11 m a balunem 1:4.

Nové provedení balunu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Montáž na zavěšení za balun.

Ideální montáž je vertikálně s napájení v dolním rohu (rovnostranný trojúhelník postavený na roh).

Montáž je možné udělat i jinak dle prostorových možností. Horizontálně, šikmo, vertikálně. Bude to mít vliv na vyzařovací diagramy.

Technické údaje:
- pásmo 14-21-28 MHz včetně CB pásma
- obvod deltaloopu 11 m, ideální délka ramen trojůhelníku 1/3+1/3+1/3 (rovnostranný trojúhelník)
- anténní lanko dle zvolené varianty
- balun 1:4
- výkonnové zatížení do 1 kW PEP (SSB 1 kW / CW 500 W / DIGI 300 W)
- váha dle zvoleného anténního lanka
- uchycení na zavěšení
- krabička má krytí IP-65
- rozměr krabičky 105x105x60 mm
- konektor PL (UHF), na přání lze osadit konektorem N Amphenol

Krabičku balunu je vhodné za příplatek doplnit tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
V případě zájmu instalace tlakového ventilu dejte do košíku ventil nabízený výše v souvisejících produktech. Výše příplatku je cena ventilu.

Uchycení koaxiálního kabelu k balunu, aby nevisel vlastní vahou na konektoru.

Příklad zavěšení antény Deltaloop v horizontální poloze (například z okna, koax je veden ve směru kotevního lana).

Vliv tvaru deltaloopu na impedanci v bodě napájení (teorie):
