Balun Mini

Detailní popis produktu

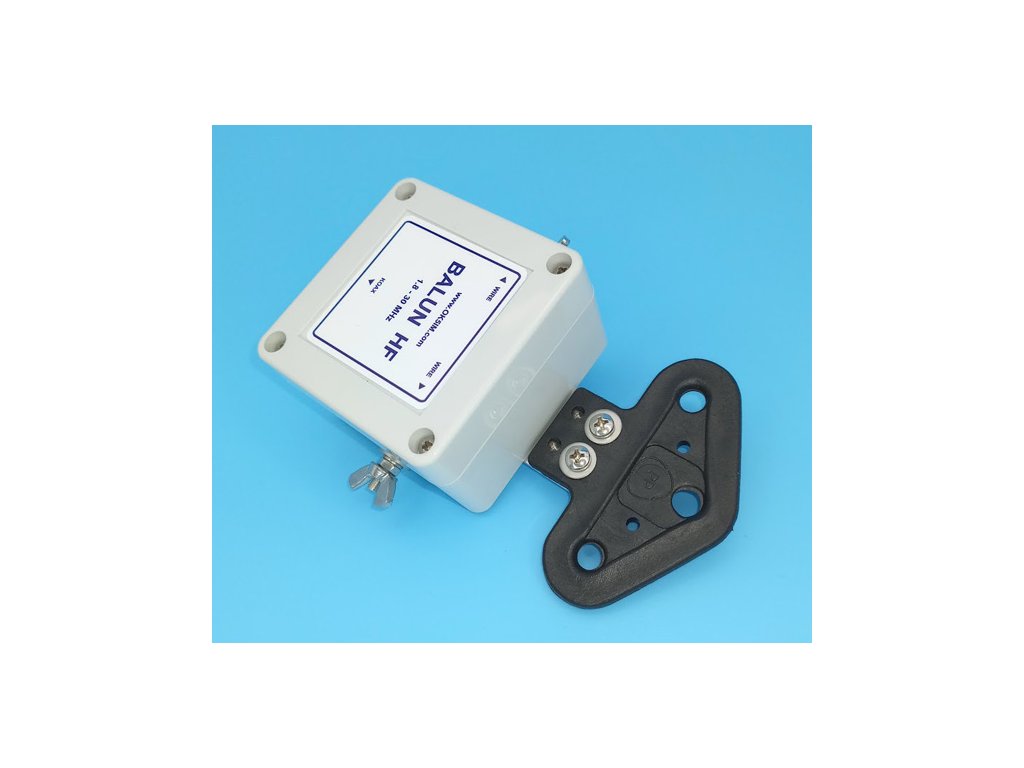

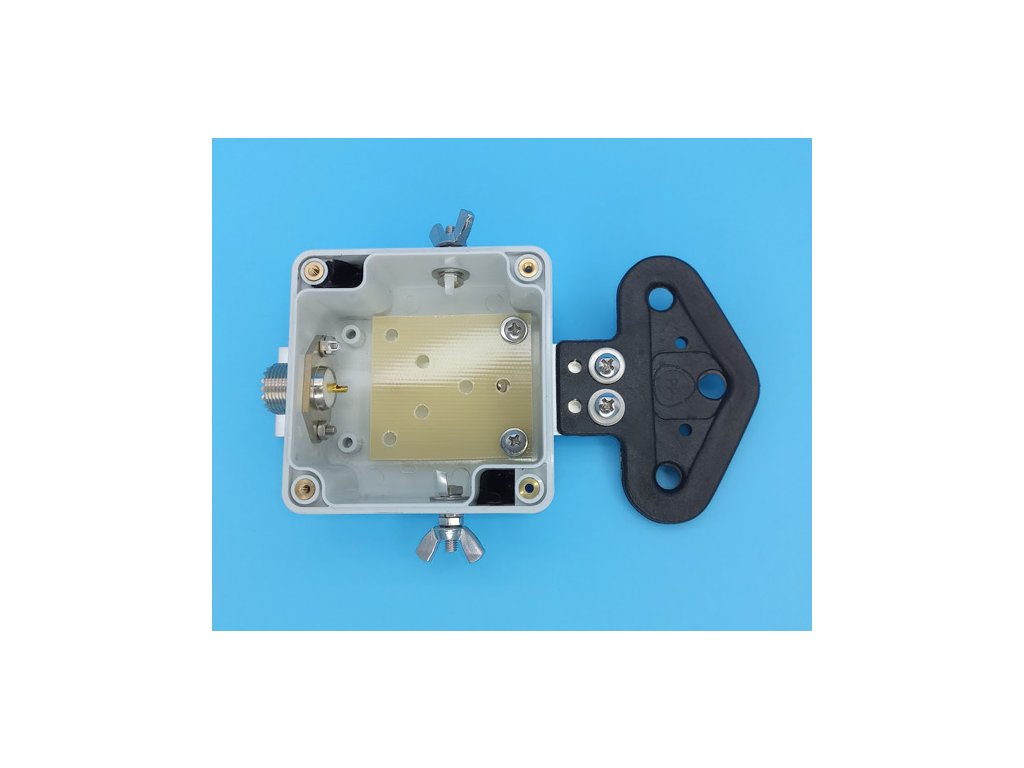

Balun verze MINI

Nové provedení 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Balun vhodný pro souměrné rezonanční dipóly, deltaloop a vertikální antény

Je vhodný pro použití s transceiverem 100 W.

Technické údaje:
- transformační poměr impedancí 1:1 nebo 1:4 podle zvolené varianty
- vstupní impedance 50 Ohmů
- výkonové zatížení do 300 W PEP max (SSB 300 W / CW 150 W / digi 70 W)
- mechanické provedení na zavěšení pomocí lana
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- krabička má krytí IP-65
- rozměr krabičky 75x75x45 mm
- váha 0,2 kg

Krabičku je vhodné za příplatek doplnit tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
V případě zájmu instalace tlakového ventilu dejte do košíku ventil nabízený výše v souvisejících produktech. Výše příplatku je cena ventilu.

Uchycení koaxiálního kabelu k balunu, aby nevisel vlastní vahou na konektoru.

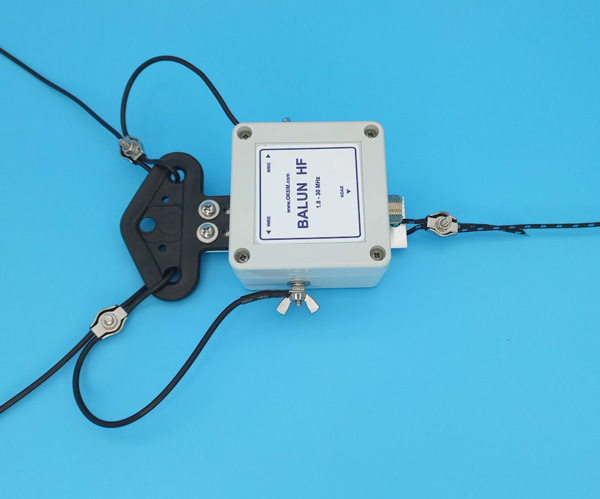

Uchycení anténního lanka k balunu

Ukázka uchycení anténního lanka u antény Deltaloop při horizontílní motáži (např z okna, balkónu apod.)
