DELTALOOP 14-28 MHz

Detailní popis produktu

ČASOVĚ OMEZENÁ NABÍDKA
objednávky na výrobu přijímáme do naplnění výrobní kapacity nebo nejpozěji do 15.2., výroba bude v průběhu března

Směrová anténa Deltaloop pro pásma 14 - 18 - 21 - 24 - 28 MHz.

Anténa je napájená koaxiálním kabelem.
Pro provoz není nutný tuner, ale pro dokonalé doladění na některých pásmech postačuje interní tuner v transceiveru.
Anténa má na pásmech SWR typicky 1,4-2,1 podle pásma, místa montáže a výšky nad zemí.

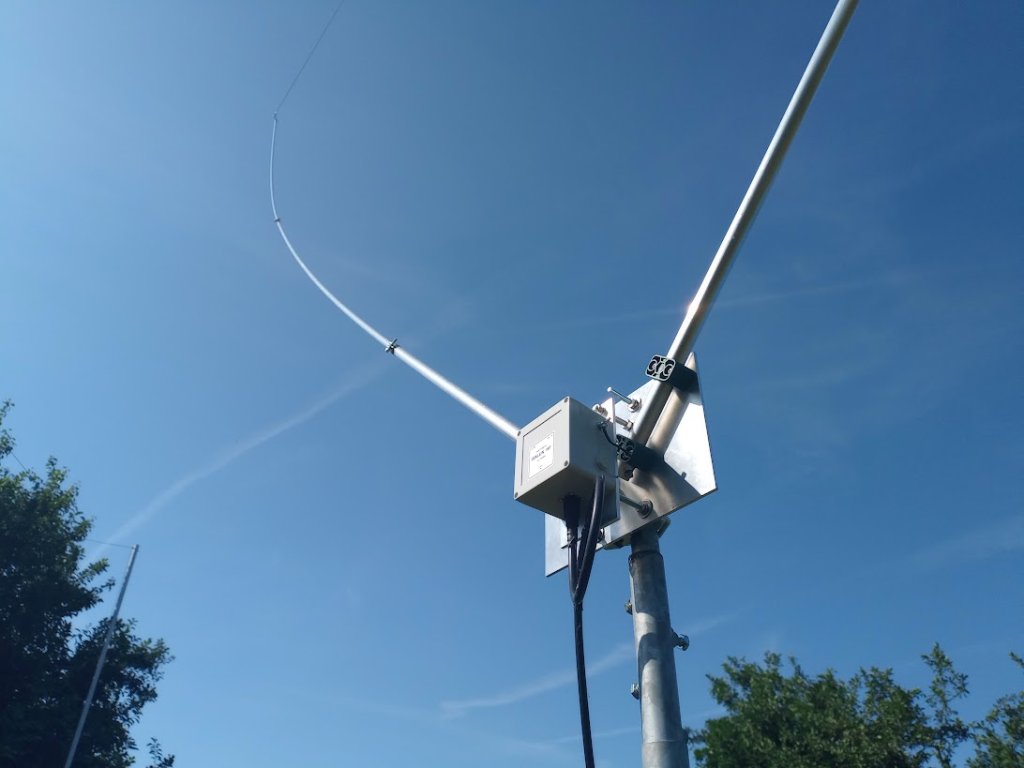

Konstrukčně je deltaloop vertikálně s vrcholem dole.

Velkou výhodou je, že anténa má výborné parametry již při 3 m výšce nad zemí, ideálně pak ve výšce 6-7m, čímž nevyžaduje velké nároky na stožár a na prostor.

Pro provoz je vhodné anténou otáčet - stačí o 90 stupňů, je směrová stejně jako rotační dipól. Ale i bez otáčení udělá velmi dobrou službu.

Technické údaje:
- směrová anténa pro pásma 14-18-21-24-28 MHz
- středový díl je z trubek 25 mm
- horní spojovací vodič je z pevnostního anténního lana CU-HD
- napájení je koaxiálním kabelem přes transformační člen
- výkonnové zatížení je 1 kW PEP
- SWR typicky 1,4-2,1 podle pásma, místa montáže a výšky nad zemí.
- uchycení zářiče v plastových izolátorech
- uchycení na stožár do průměru 70 mm
- váha cca 6 kg

Balík má délku 300 cm.

Součástí balení je transformační člen

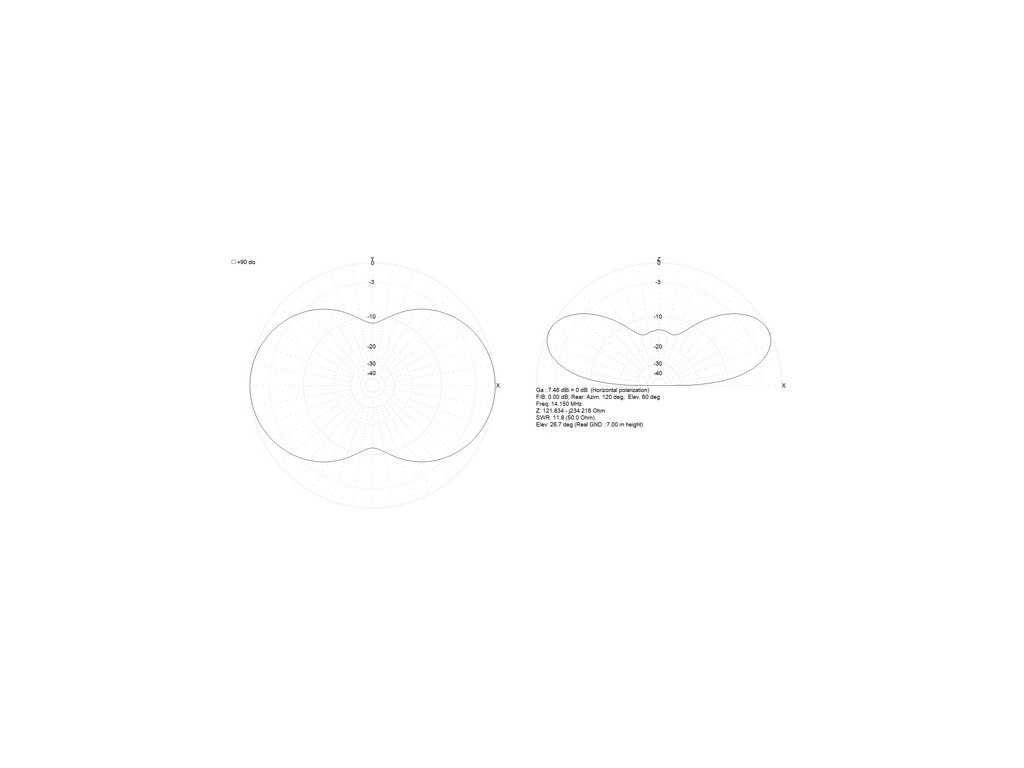

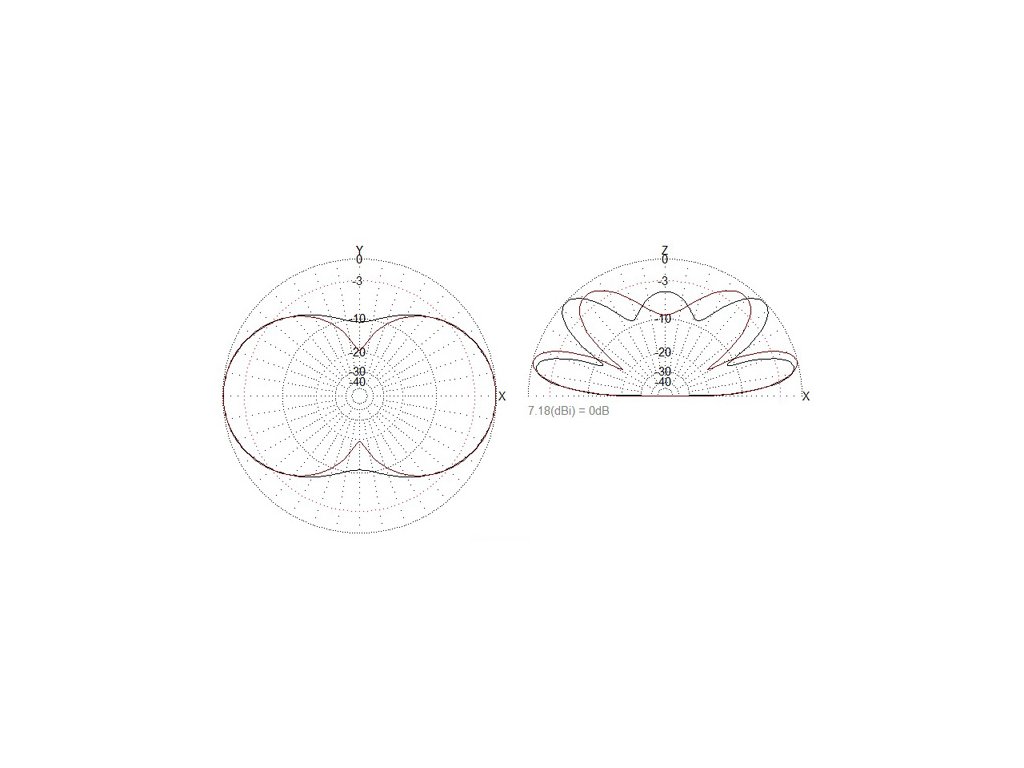

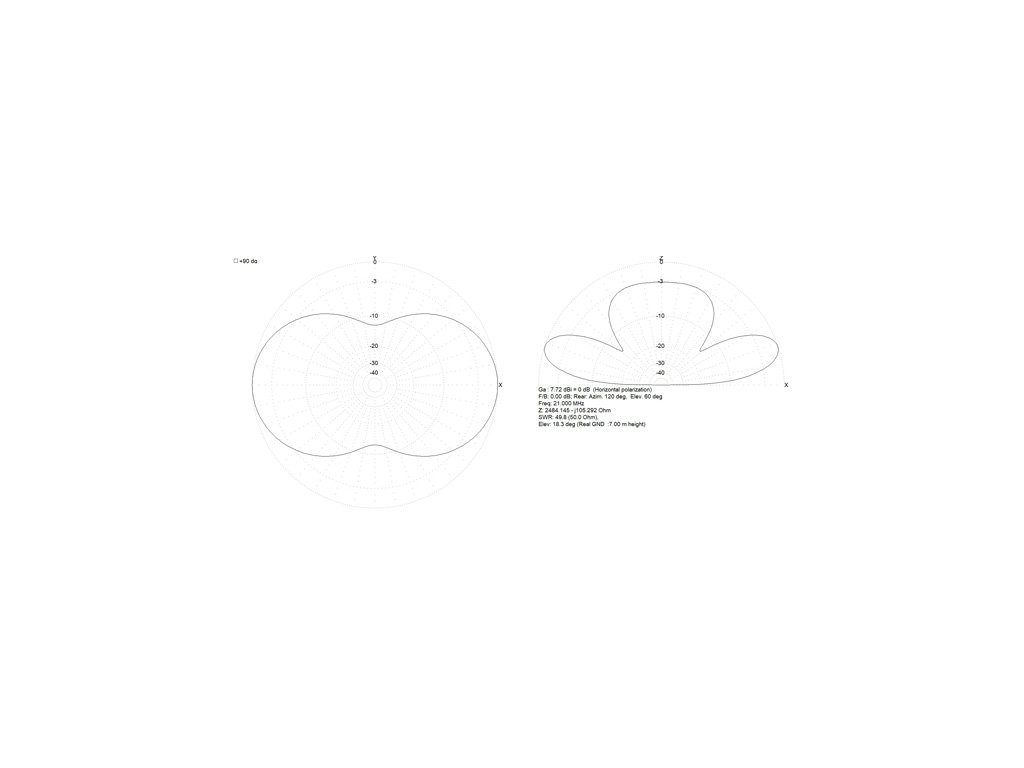

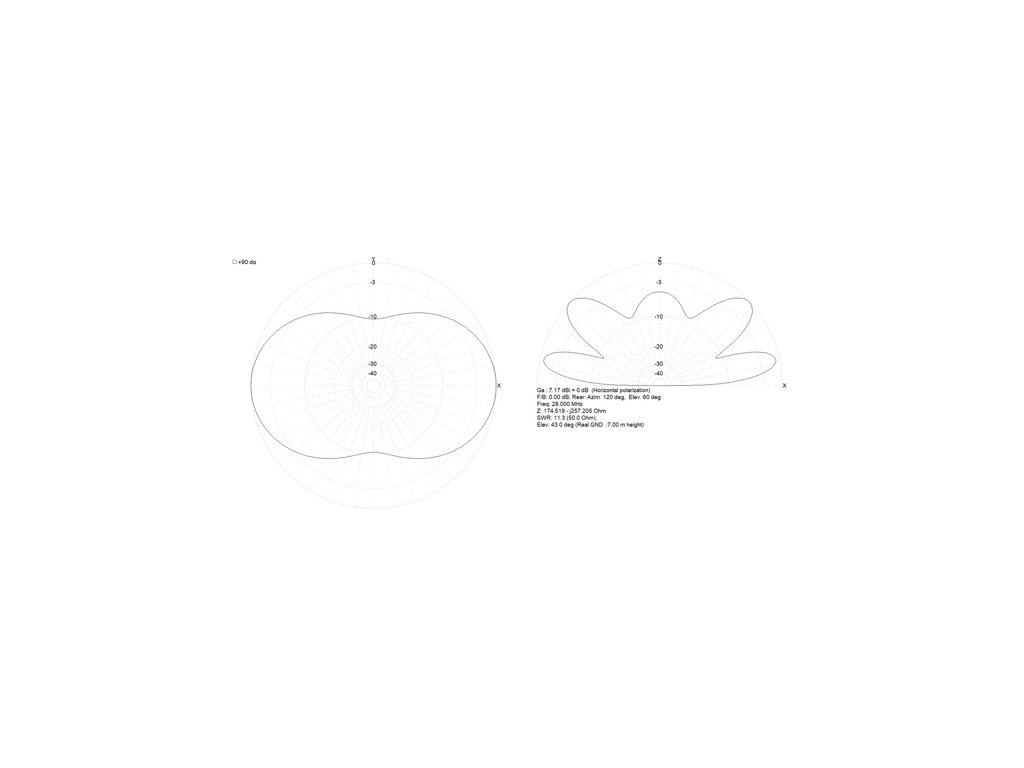

Vyzařovací diagramy najdete v obrázcích. Poslední tři obrázky je porovnání vyzařování deltaloopu a rotačního dipólu. Nebo s popisem na stránce zde https://www.ok5im.com/antena-deltaloop-7b/
