ZY 50-6 HD

Kód: 1523
Neohodnoceno
5 690 Kč 4 702,48 Kč bez DPH
Výroba po objednání

Yagi anténa 50 MHz 6 elementů, délka ráhna 6 m, zisk 9,4 dBd, verze HD - masivní provedení

Detailní informace

Detailní popis produktu

Yagi anténa 50 MHz 6 elementů, verze HD

Masivní provedení vhodné na trvalou montáž.

Prvky
Antény mají prvky z trubky AlMg 12 mm, uprostřed vyztužené trubkou 15/1 mm
Uchycení prvků je pomocí dvou masivních plastových výlisků a AlMg desky, která se na ráhno připevňuje pomocí dvou šroubů M5.
Zářič je vyroben z AlMg trubky 12 mm se středovým vyztužením trubkou 15/1 mm, čtyři úchytné plastové výlisky jsou připevněny na AlMg desce, která se připevňuje k ráhnu pomocí dvou šroubů M5. Plastové díly jsou z dlouhodobě stabilního materiálu nepodléhajícímu povětrnostním vlivům.

Ráhno
Ráhno je velmi masivní z AlMg jeklu 40x40/2 + 35x35/2 mm a je kotvené lanem vrchem.

Uchycení ke stožáru
Verze HD je uchycena pomocí AlMg desky se dvěma třmeny a šrouby M8. Toto uchycení umožňuje upevnit anténu na trubku do průměru 70 mm.
Na kotvení ráhna vrchem je potřeba počítat s delší trubkou tak, aby šlo do výšky cca 60cm nad anténu upevnit třmen s plocháčem pro uchycení kotev ráhna.

Technické údaje:
- kmitočtové pásmo 50 MHz

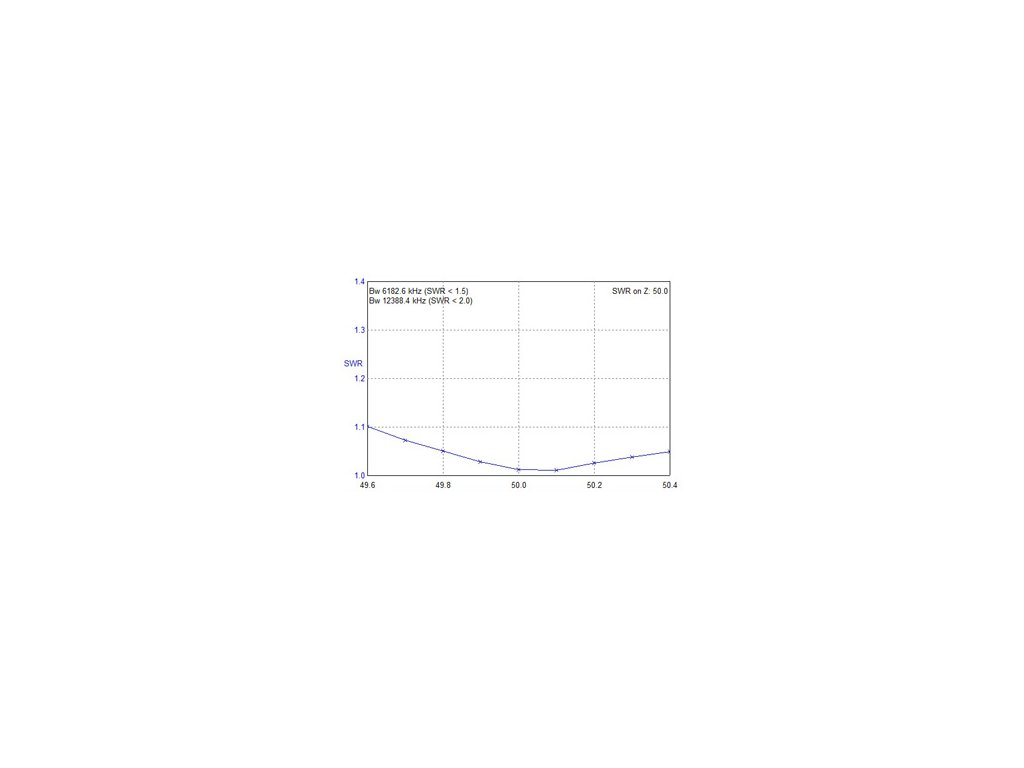

- impedance 50 ohmů

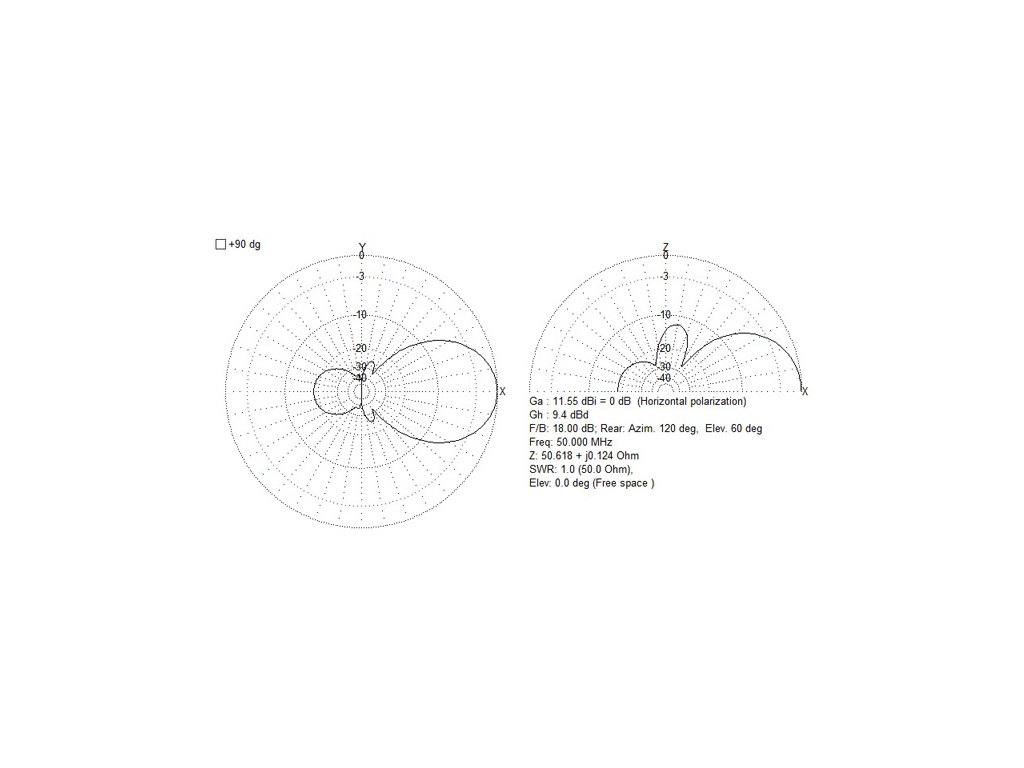

- zisk 9,4 dBd
- F/B 18 dB
- délka ráhna 600 cm
- uchycení třmenama do 70 mm
- uchycení uprostřed ráhna pro horizontální montáž
- připojení koaxiálního kabelu pod očka a šrouby
- váha cca 8 kg



Více informací o vyráběných anténách najdete na našem webu  www.ok5im.com
