ZY 432-19 transportní délka 150 cm

Kód: 3963/N K 3963/N A 3963/PL Zvolte variantu
Novinka
Neohodnoceno
3 490 Kč 3 540 Kč 3 490 Kč od 3 490 Kč 2 884,30 Kč bez DPH 2 925,62 Kč bez DPH 2 884,30 Kč bez DPH od 2 884,30 Kč bez DPH
Zakázková výroba po objednání Zakázková výroba po objednání Zakázková výroba po objednání Zvolte variantu
Varianta

Yagi anténa 19 elementů pro pásmo 432 MHz, celková délka ráhna 4m, ráhno rozděleno na 3 díly

Detailní informace

Detailní popis produktu

Transportní délka 150 cm - ráhno rozděleno na 3 díly
- středový díl jekl 25x25 mm délky 145 cm, do něj se zasouvají krajní díly jekl 20x20 mm, délka zasunutí 15 cm

- ráhno má uchycení ke stožáru jedním třmenem ve středovém dílu
- kotvení ráhna lanem vrchem

Yagi anténa 432 MHz 19 elementů

Technické údaje:
- délka ráhna 4 m

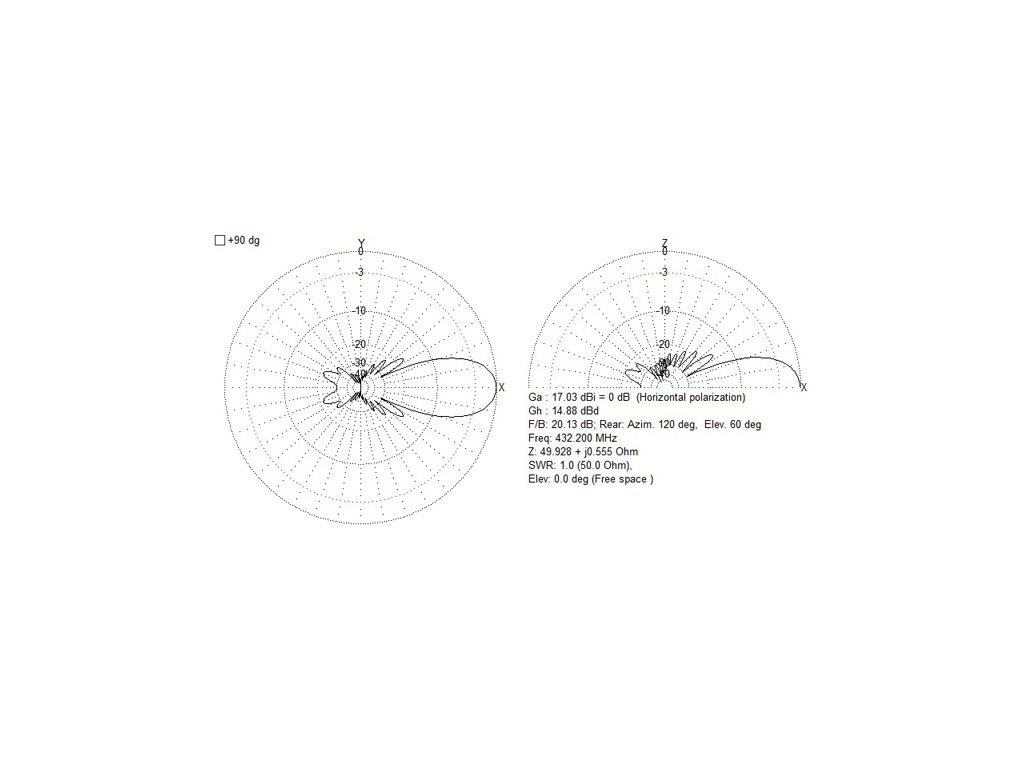

- zisk 14,9 dBd
- F/B 20,1 dB
- impedance 50 Ohmů
- zdvojené ráhno
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 2,5 kg
- uchycení dvouma třmenama na trubku do průměru 50 mm
- uchycení ve středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 mm
- prvky průměr 10 mm
- počet prvků celkem 19

Rozteče pro zapojení do sestavy: vertikálně 1,55 m, horizontálně 1,65 m

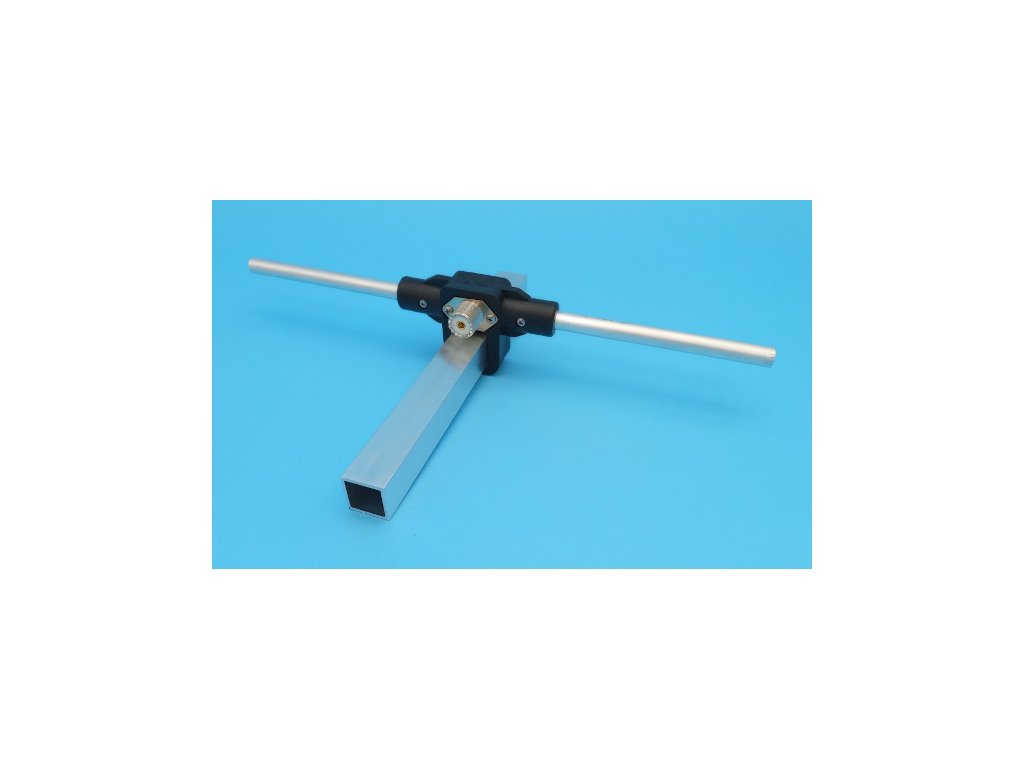

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.

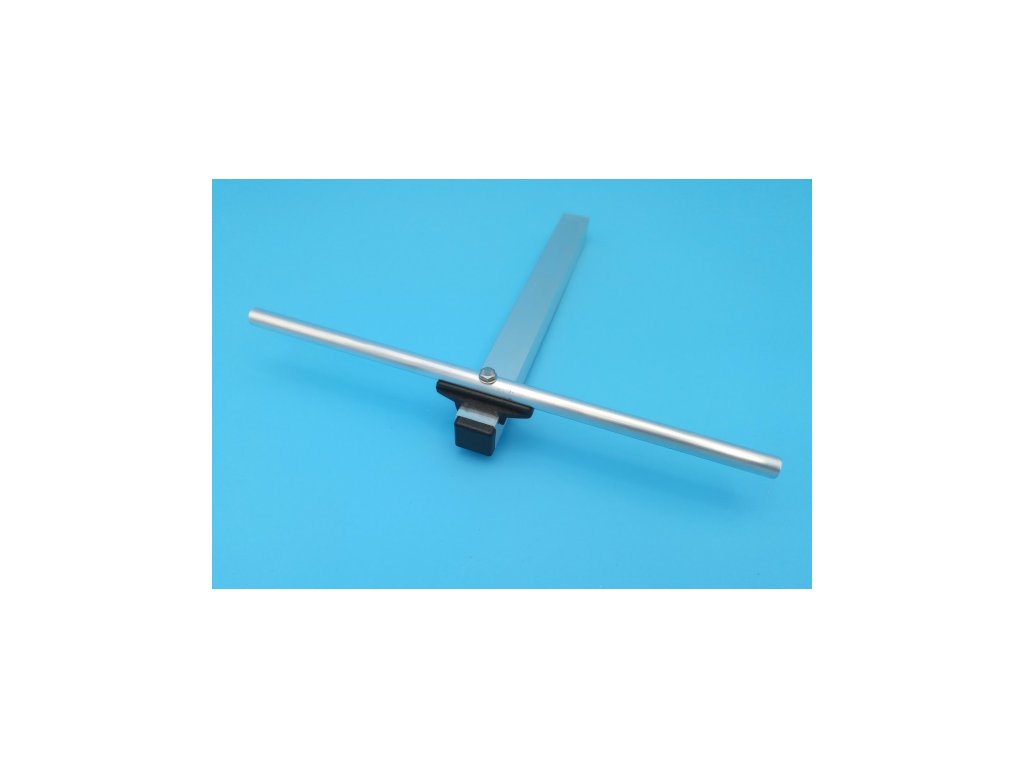

Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.

Další informace o vyráběných anténách najdete na našem webu  www.ok5im.com
