ZY 144-8

Kód: 1499/N K 1499/N A 1499/PL Zvolte variantu
Neohodnoceno
2 690 Kč 2 840 Kč 2 690 Kč od 2 690 Kč
Varianta

Yagi anténa 144 MHz 8 elementů, délka ráhna 4 m

Detailní informace

Detailní popis produktu

Yagi anténa 144 MHz 8 elementů

Technické údaje:
- délka ráhna 4 m
- zisk 11,1 dBd
- F/B 22,4 dB
- impedance 50 Ohmů
- jednoduché ráhno, kotvení lanem vrchem, kotvení součástí balení
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 1,8 kg
- uchycení jedním třmenem na trubku do průměru 50 mm
- uchycení ve středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 mm
- prvky průměr 10 mm
- počet prvků celkem 8

Rozteče pro zapojení do sestavy: vertikálně 2,75 m, horizontálně 3,0 m

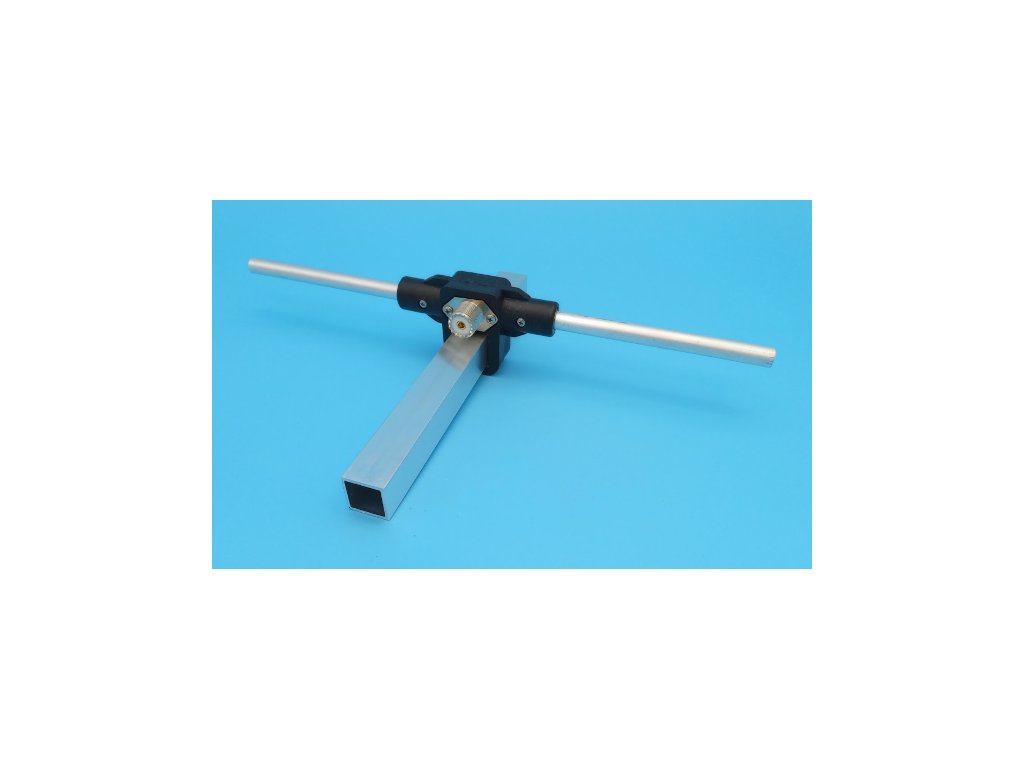

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.
Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.

Další informace o vyráběných anténách najdete na našem webu  www.ok5im.com





Yagi anténa 144 MHz, 8 elementů, délka ráhna 4,0m, zisk 11,1 dBd, F/B 22,4 dB, impedance 50 Ohmů

jednoduché ráhno kotvené šňůrou

na přání lze vyrobit se zdvojeným ráhnem

Anténa je osazena běžným N konektorem.
Na přání lze osadit masivním konektorem N Amphenol s teflonovou izolací (+150 Kč), případně PL konektorem se zlacenou dutinkou (cena beze změny).

Více informací o vyráběných anténách najdete na našem webu  www.ok5im.com
