ZY 144-5

Detailní popis produktu

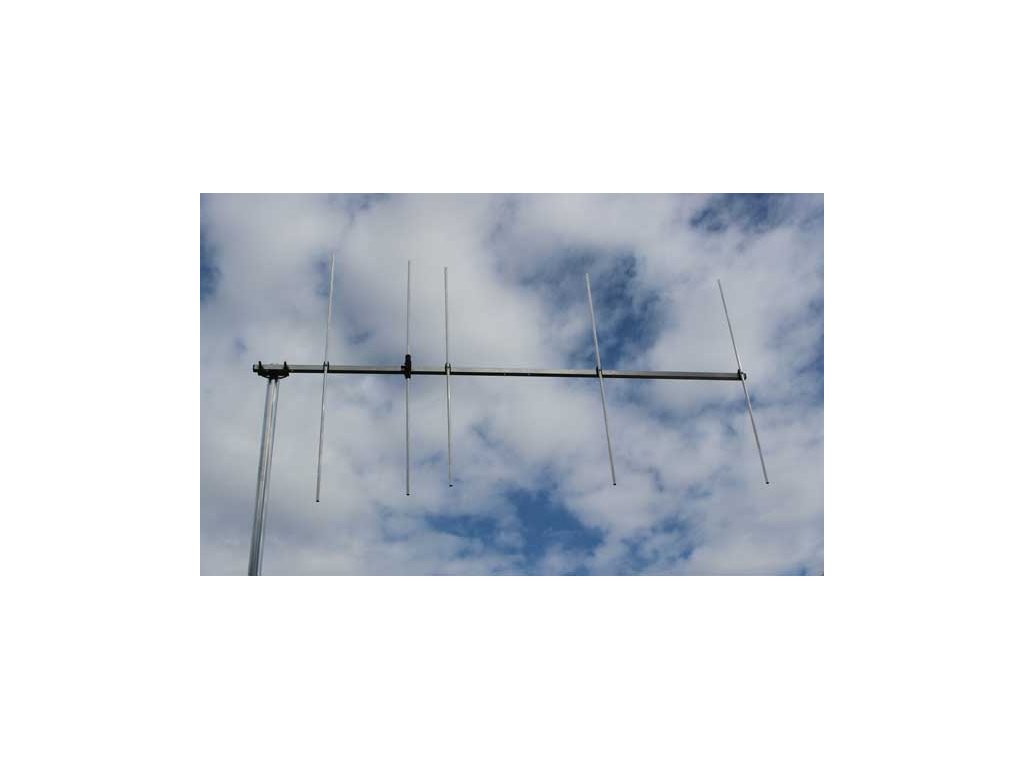

Yagi anténa 144 MHz 5 elementů

Technické údaje:
- délka ráhna 1,5 m

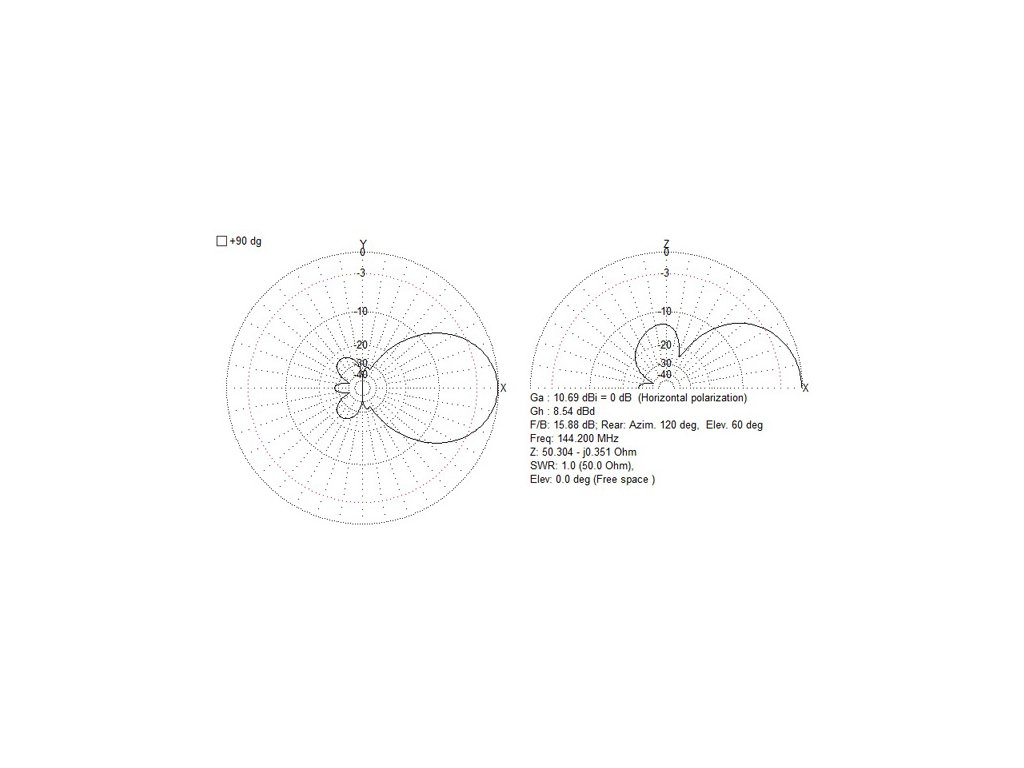

- zisk 8,5 dBd
- F/B 15,9 dB
- impedance 50 Ohmů
- jednoduché ráhno
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 1,1 kg
- uchycení jedním třmenem na trubku do průměru 50 mm
- uchycení ve středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 mm
- prvky průměr 10 mm
- počet prvků celkem 5

Rozteče pro zapojení do sestavy: vertikálně 2,1 m, horizontálně 2,25 m

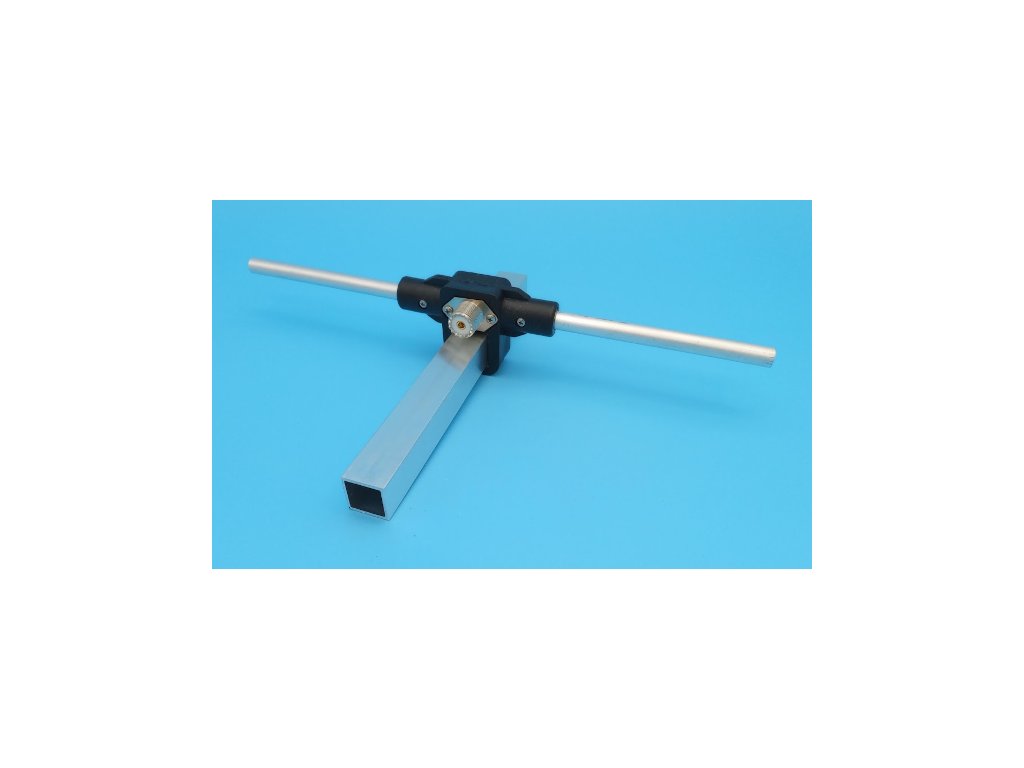

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.
Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.
