ZY 144-10 G

Detailní popis produktu

Yagi anténa 144 MHz 10 elementů

Anténa vhodná na portejbl.
Ráhno rozebiratelné na 3 díly, jednoduché ráhno kotvené lankem

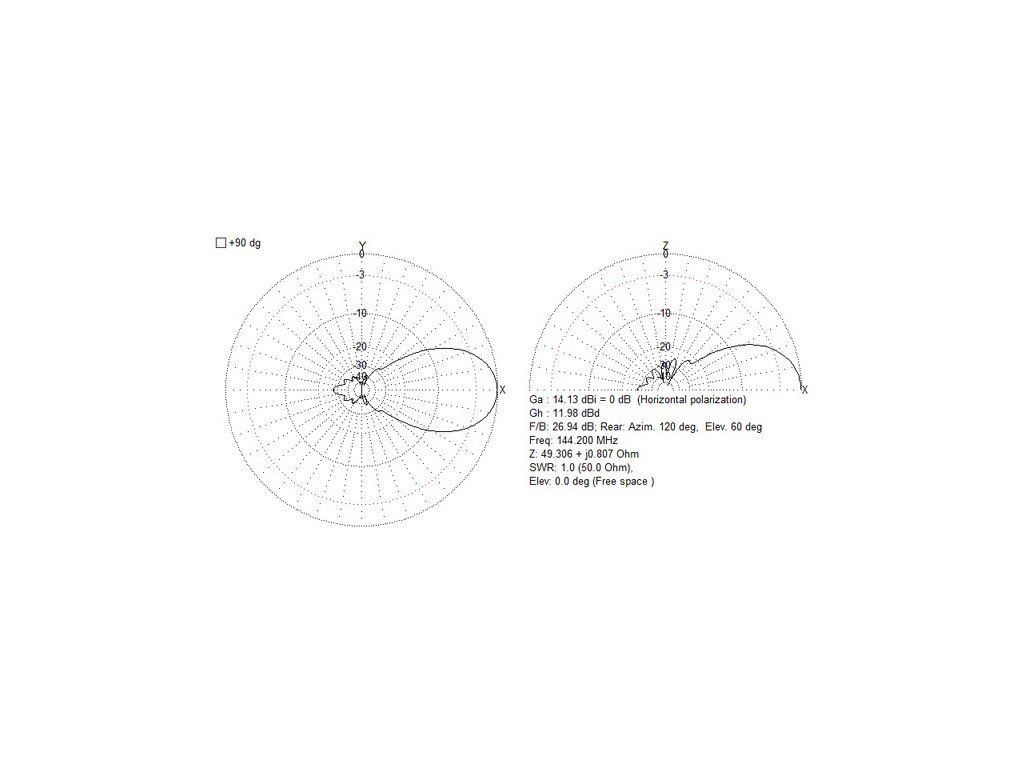

Technické údaje:
- délka ráhna 5,3 m
- zisk 12 dBd
- F/B 27 dB
- impedance 50 Ohmů
- jednoduché ráhno kotvené vrchem lankem
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 2 kg
- uchycení jedním třmenem na trubku do průměru 50 mm a uchycení vrchní kotvy třmenem
- uchycení ve cca středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 + středový díl 25x20/2 mm
- prvky průměr 10 mm
- počet prvků celkem 10

Kotvení antény je součástí balení.

Balík má délku cca 200 cm.

Rozteče pro zapojení do sestavy: vertikálně 2,80 m, horizontálně 3,00 m

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.
Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.
Ráhno je zdvojené, výztuha je dlouhá 3 m, rozteč mezi ráhnem a výztuhou 8 cm.
Ráhno je pevné ve všech směrech, je samonosné, bez dalšího kotvení.
