ZY 2-UNI

Detailní popis produktu

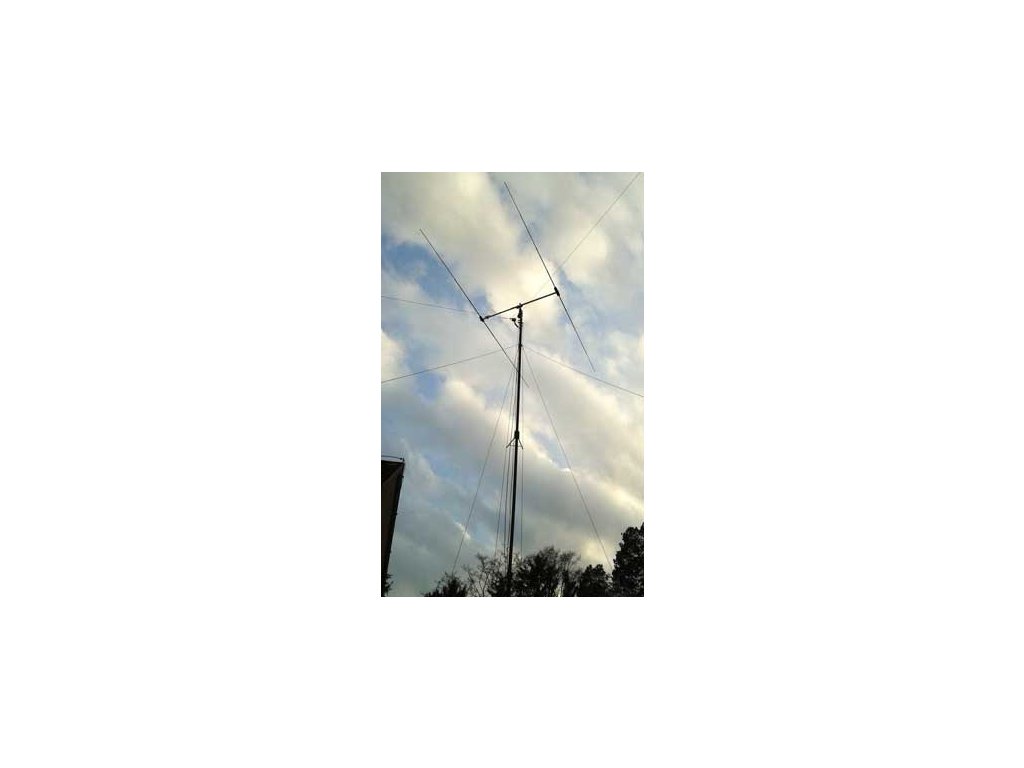

Směrová Yagi anténa pro pásma 14-18-21-24-28 MHz

2 elementy, univerzální konstrukce pro trvalou montáž, portejbl nebo expedice.

Anténa je masivní, ale skladná. Konstruovaná je tak, že lze složit do balíku o délce 150 cm
Otáčení je možné realizovat lehkým TV rotátorem.
Pro expediční a portable použití je navržena tak, že pracuje i v nízkých výškách - ideálně od 7m na zemí.

Lze ji sestavit jako jednopásmovou s impedancí 50 Ohmů v pásmech 18-21-24-28 MHz, snadnou změnou délek prvků lze přeladit na jiné pásmo, napájení koaxiálním kabelem, není třeba anténní tuner.
Nebo je možné anténu sestavit jako vícepásmovou. Prvky nastavit do maximálního rozměru a napájet ji dvojlinkou. Pak anténa pracuje na všech pásmech 14 až 28 MHz bez nutnosti mechanického ladění, ladí se anténním tunerem. V pásmu 14 MHz se chová jako rotační dipól.

Technické údaje:
- kmitočtová pásma 14-18-21-24-28 MHz
- ve vícepásmovém sestavení napájení dvojlinkou, ladění tunerem
- v jednopásmovém sestavení impedance 50 Ohmů, napájení koaxiálním kabelem
- dvojlinka nebo koaxiální kabel se připojuje pomocí oček pod šrouby
- délka ráhna 250 cm (ráhno má 2 díly)
- nejdelší prvek 830 cm (při vícepásmovém provedení)
- středové trubky 25/2 mm
- uchycení třmeny do průměru trubky 70 mm
- váha cca 9 kg

Vyzařovací diagramy a další informace najdete zde https://www.ok5im.com/antena-zy-2-uni/
