ZY 50-3 LT

Hodnocení Hodnocení Hodnocení Hodnocení Hodnocení 0 hodnocení

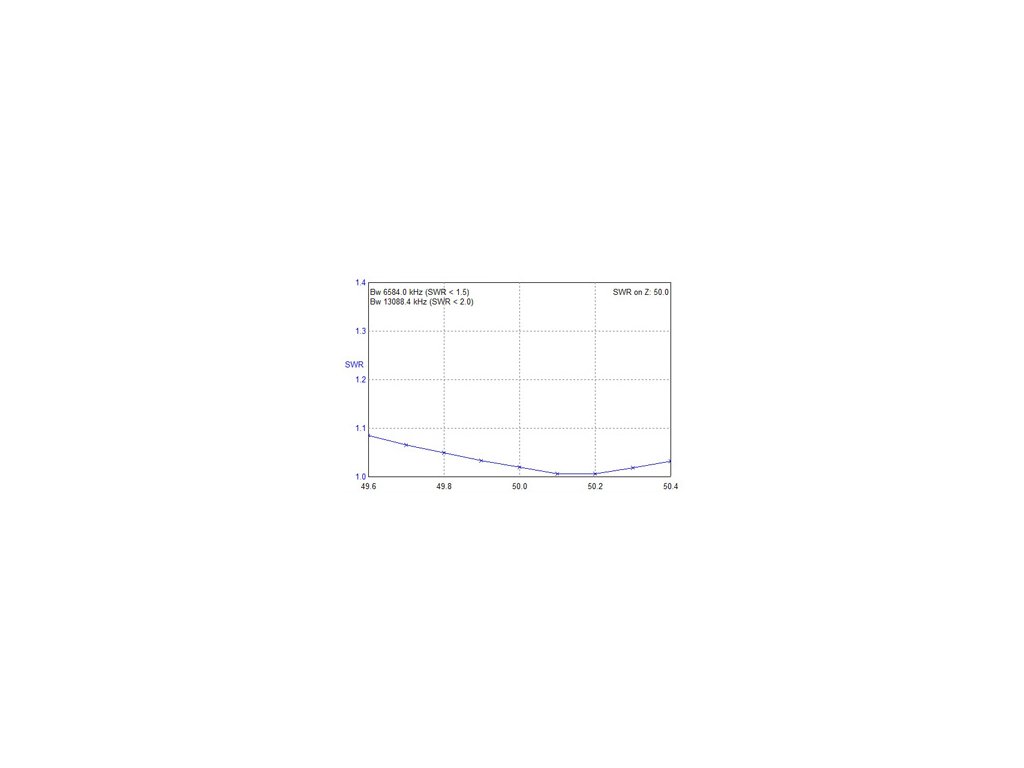

sim 50 3el im swr



Yagi anténa 50 MHz 3 elementy, délka ráhna 1,8 m, zisk 4,8 dBd, impedance 50 ohmů, připojení koaxu očkama pod šroubky

Cena vč. DPH 1 590 Kč
Počet (ks)



Kód produktu 1514
Kategorie 50 MHz


VERZE LT

Prvky
Antény mají prvky z trubky AlMg 12mm
Uchycení prvků je pomocí masivních plastových výlisků, které se na ráhno připevňují pomocí dvou šroubů M5.
Zářič je vyroben z AlMg trubky 12mm, úchytné plastové výlisky jsou připevněny na AlMg desce, která se připevňuje k ráhnu pomocí dvou šroubů M5. Plastové díly jsou z dlouhodobě stabilního materiálu nepodléhajícímu povětrnostním vlivům.
Připojení koaxiálního kabelu
Koaxiální kabel se připojuje pomocí šroubů M4 a oček. Antény jsou optimalizovány a vyráběny s impedancí 50 ohmů.
Na přívodní koaxiální kabel je vhodné dát k zářiči naklapávací ferity nebo udělat koaxiální tlumivku (5 závitů na průměru cca 10cm).
Ráhno
Ráhno je z AlMg jeklu profilu 20x20 / 1,5 mm.
Anténa 5 elementů LT ma zdvojené ráhno, které má větší pevnost a stabilitu a není nutné je dále již kotvit.
Uchycení ke stožáru
Antény se zdvojeným ráhnem (5 a více elementů) se uchytávají pomocí dvou zinkovaných U třemenů s protikusem a nerezových matic M8. Antény 3 a 4 elementy s jednoduchým ráhnem pomocí jednoho U třmenu.
Klemy procházejí ráhnem a umožňují uchycení ke stožáru do průměru cca 55mm.



Více informací o vyráběných anténách najdete na našem webu  www.ok5im.com
