ZY 432-19

Detailní popis produktu

Yagi anténa 432 MHz 19 elementů

Technické údaje:
- délka ráhna 4 m
- zisk 14,9 dBd
- F/B 20,1 dB
- impedance 50 Ohmů
- zdvojené ráhno
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 2,5 kg
- uchycení dvouma třmenama na trubku do průměru 50 mm
- uchycení ve středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 mm
- prvky průměr 10 mm
- počet prvků celkem 19

Balík má délku cca 230 cm.

Rozteče pro zapojení do sestavy: vertikálně 1,55 m, horizontálně 1,65 m

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.

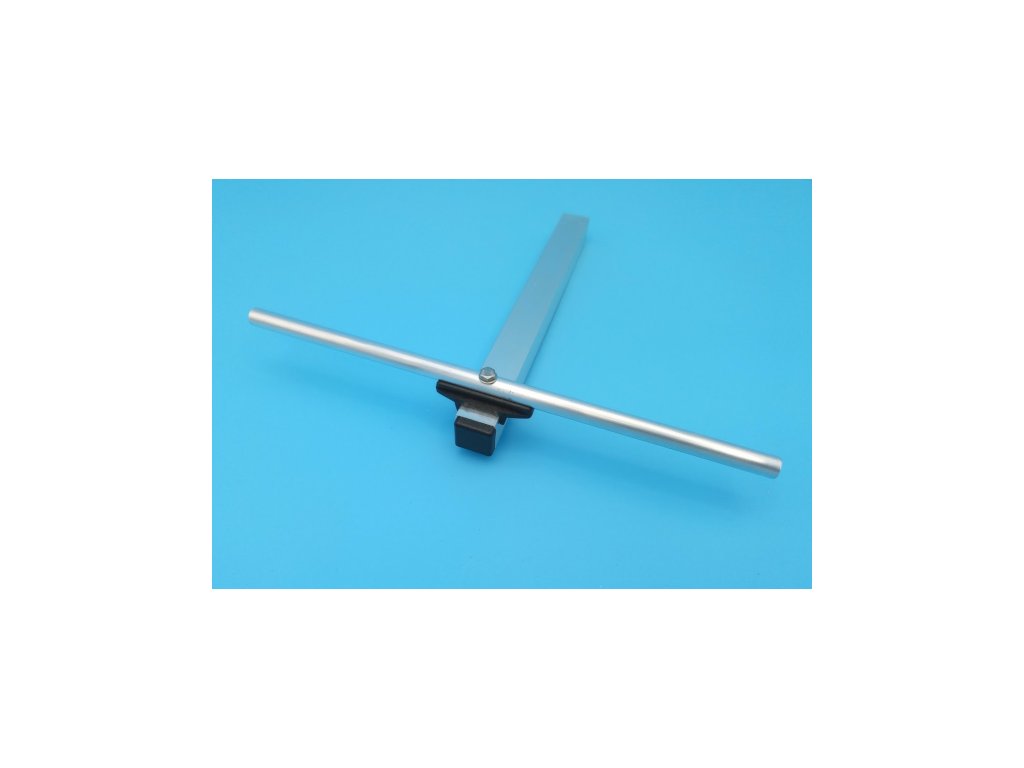

Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.
